一、 设备简介
1、 适用于BOPP、PE、POF等片材的折合成型;
2、 适应范围:材 料:HDPE LDPE POF BOPP
放料卷筒:最大宽度 1400mm 最大直径 500mm
收料卷筒:最大宽度 750mm 最大直径 600mm
3、 适应能力 :线速度:≤120M/分;
4、 放卷方式 :水平式放卷轴磁粉制动器自动张力调节;
5、 收卷方式 :交流伺服马达控制;
6、 控制方式 :采用光电跟踪控制;
7、 操作功能 :插珠光膜超声热合压花封线上胶带方底成型双折边。

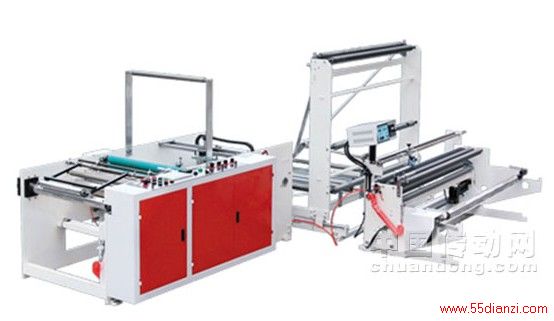

上图:设备外形
二、系统架构
主要产品功能规格
(1)控制器:永宏FBs-20MA主机,12点DI,8点DO继电器输出;扩展模块FBS-4DA四路模拟量输出;扩展板FBS-4AD 四路模拟量输入;
(2)伺服:使用使用模拟量0-10V对伺服进行控制;
(3)张力:对过压力传感器输出0-5V感测压力;
(4)放料:纠偏控制器与张力控制器对放料的位置及张力进行控制;
(5)通过中继控制烫刀动作;
(6)人机界面:通过RS232以永宏协议与永宏PLC进行通信。
系统结构:
核心部分,永宏PLC作为控制器,承担着信号采集、处理,输出的任务;
上位部分,人机介面通过port0与PLC通讯,可对设备进行操及工作参数的调整,同时监控当前状况;
下位部分,主要是通过PLC进行PID换算后通过模拟量输出控制伺服电机进行恒张力送料及收卷,通过高速计数来计算当前线速度及收料卷径。

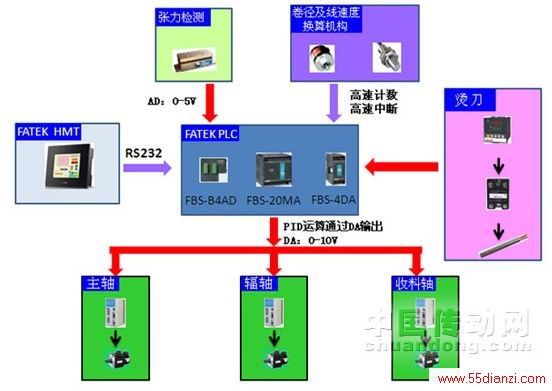

图1:系统架构图

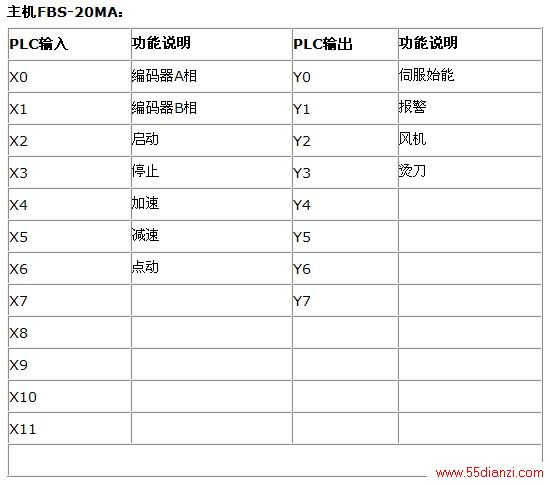

I/O配置

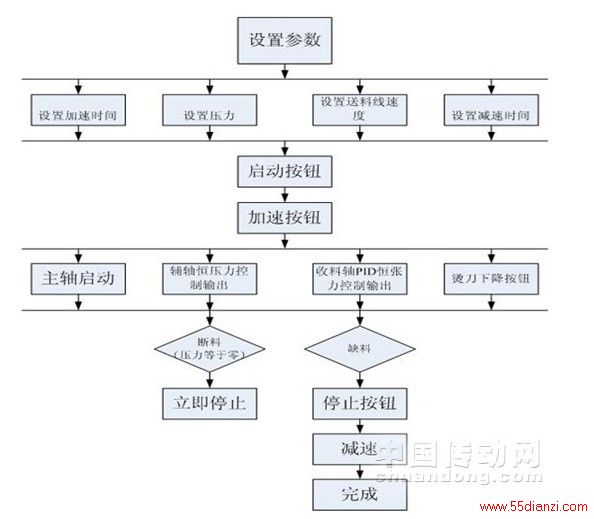

三、工作流程
在手动状态下设定参数:每个弯的转角角度、速度和弯管角度及弯数;然后归零完了后按“自动”按钮,最后按脚踏开关起动,具体流程如下:
通过电阻尺检测当前张力大小(0-5V),然后使用PID对收料伺服扭矩进行调节,达到恒张力的效果。
五、结束语
永宏PLC以它的高精度、高稳定性及超高的性价比,使其在制袋机中得到广泛的应用;此热熔边机使用永宏PLC作为控制核心,使其稳定性得到大大的提高。
