三、 上位机与下位机的通讯
1. 通讯方式
上位机与下位机之间以OPC服务器为媒介进行串口通信。
OPC全称是OLE for Process Control,它的出现为基于WINOOWs的应用程序和现场过程控制应用建立了桥梁。在过去,为了存取现场设备的数据信息,每一个应用软件开发商都需要编写专用的接口函数。由于现场设备的种类繁多,且产品的不断升级,往往给用户和软件开发商带来了巨大的工作负担。通常这样也不能满足工作的实际需要,系统集成商和开发商急切需要一种具有高效性、可靠性、开放性、可互操作性的即插即用的设备驱动程序。在这种情况下,OPC标准应运而生。OPC标准以微软公司的OLE技术为基础,它的制定是通过提供一套标准的OLE/COM接口完成的,在OPC技术中使用的是OLE 2技术,OLE标准允许多台微机之间交换文档、图形等对象。
系统硬件采用永宏PLC,相应的OPC服务器采用永宏FaSvr1.10版本软件。
通信机制为串口通信,串口标准为RS232C,默认情况下,OPC服务器串口参数如下:数据位7位,奇偶校验位为偶校验,1位停止位,具体的通信参数根据设备类型和下位机的实际需要确定。
2. PLC接口寄存器变量
下面对在OPC服务器中上位机与下位机共享的相关寄存器进行说明。
首先对寄存器变量说明:“R”开头的表示字变量,占2个字节、16位,如:R0、R1、R2等;“DR”开头的表示双字变量,占4个字节、32位,如:DR2、DR4、DR6等。
3. 永宏OPC Server的应用
一般厂牌的小型PLC都没有 OPC服务器软件,或者都是价格高昂的。这使得技术工程师相当头疼,一方面成本预算不够,另一方面如果完全由自己编写驱动,难度和工作量都大大提高了。而永宏的OPC Server软件是免费的,极大的方便了上位机进行集中监控。

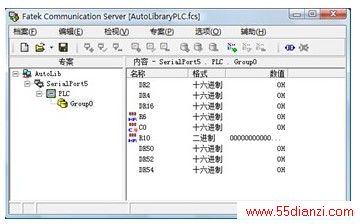

FaSvr1.10软件运行界面如下:
使用方法:
步骤一:规划——利用FaSvr1.10软件,将PLC接口寄存器变量定义好;
步骤二:联机——在通讯硬件状态就绪的情况下,在FaSvr1.10界面进行联机操作;
步骤三:运行——联机成功后,PC机与PLC都可以对这些接口寄存器变量进行读写操作。
PLC通过梯形图程序来读写变量的数值,而PC机则可通过高级语言编程来读写变量的数值。
以VB 6.0为例:
If LIAN Then a =server.SetItem("Channel0.Station0.Group0", "DR2", &H66021A00) '将变量DR2写入数值66021A00;
If LIAN Then Label1.Caption=Hex(server.GetItem("Channel0.Station0.Group0", "DR4")) '读取变量 DR4 的数值;
If LIAN Then Label1.Caption=Hex(server.GetItem("Channel0.Station0.Group0", "R6")) '读取变量 R6 的数值;
从上面可以看出,有了FaSvr软件充当服务器角色,通讯的数据变得一目了然了,程序的编写变得一步到位了,调试的过程变得畅通无阻了。
4. 通讯指令
用户通过人机交互界面对上位PC机进行操作,而PC机则通过向下位的PLC发送命令,告知PLC何时做何种动作。通讯命令存取的地址,也是在PLC的接口寄存器;而通讯命令的内容,则需要人为定义。以“开门指令”为例,可作如下定义:
命令字:0x11
指令描述:打开自动门,让用户放入图书。
指令功能:打开自动门,准备进行还书或管理员图书上架。
指令格式:第4字节为开门指令命令字,第1字节至第3字节暂时没用,预留,默认值为0x00
第4字节 第3字节 第2字节 第1字节
命令字0x11
预留00
预留00
预留 00
指令寄存器:DR20
指令码:11000000
相似的,还可以制定“入书指令”、“出书指令”、“上架指令”、“下架指令”等等,作为PC机向PLC下达命令,以及PLC向PC机反馈工作状态的协议。
四、下位机与执行机构
1. 硬件配置与架构
控制器:永宏FBs-MC型PLC主机,有4轴频率高达200kHz的脉冲输出。该系统中,FBs-32MCT主站控制3轴高速脉冲输出,FBs-32MCT从站控制4轴高速脉冲输出,而两台主机之间通过RS-485高速CPU Link进行数据交换,使得7个执行电机协调工作;
X轴伺服:驱动机械手沿水平方向移动,配合限位开关,要求快速、准确定位;
Y轴伺服:驱动机械手沿铅直方向移动,配合限位开关,要求快速、准确定位;
Z轴步进:驱动机械手沿垂直于XY平面方向移动,完成图书入架、出架动作;
夹书伺服:控制书夹的夹紧、放松,要求有转矩信号反馈;
门口步进:控制入书口的门开关,如接收到还书指令,则开门等待放书进来,配合光电开关;
平书步进:还书时将斜着放入的书放成水平状态,借书时将平着的书放回原点;
翻书步进:还书时紧接着平书的步骤,将书翻转成竖直;借书时,将下架的竖直的书翻转成水平;
2. 永宏NC定位功能
该系统中,下位PLC承担的最主要任务就是驱动电机,完成定位控制。
永宏PLC在这方面正好有着卓越的表现——单机支持4轴频率高达200kHz的高速脉冲输出,表格向导式的编程风格,详尽而人性化的参数设定界面,支持直线插补、原点回归的便利指令。
4轴高速脉冲输出组态

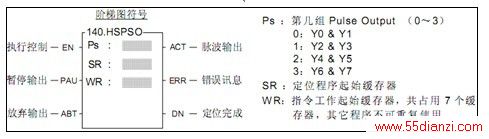

区块化的功能指令

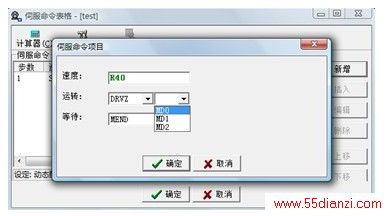

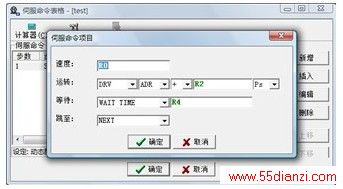

表格向导式的伺服命令编辑

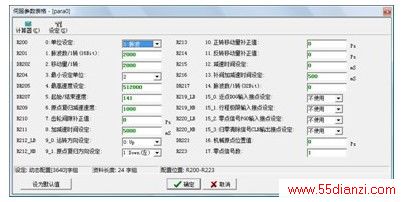

深入浅出的参数设定表格
原点复归----可供3种模式

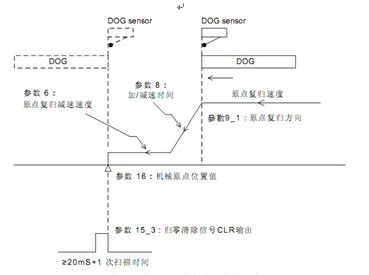

原点复归----运行示意图
