摘要：本文介绍永宏PLC在平压平全自动模切机上的应用，其主要用在模切机的送纸部和收纸部，运用高速计数器，监控主轴转速、角度和当前的工作，并进行异常报警、处理
关键词：高速计数器
一、 项目简介
该项目是江苏省仪征市市宝恒精密机械有限公司所开发。该公司以全自动裱纸机、全自动平压平模切机、全自动高速糊盒机、全自动高速糊箱机为主流产品，拥有包装机械进出口业务自主经营权。
系统有自动运行模式，点动动操作模式，角度异常报警、急停停机。
该项目系统组成为1台FBs-60MC、1台FBs-60EA和1台FBs-20EX，一台7寸永宏FV触摸屏，1个编码器。外观图如图1：
图1 模切机外观
二、 控制系统构成
1、 硬件配置：1台FBs-60MC、1台FBs-6EA和1台FBs-20EX，一台7寸永宏FV触摸屏，1个编码器。
2、 控制概述：该设备分为送纸部、压纸部、模切部和收纸部。送纸部、
收纸部由PLC控制，压纸和模切由其他机械部件完成。
三、 控制系统完成的功能
1、 送纸部：实现手动上升、下降，自动升降功能。
2、 收纸部：实现自动收纸计数、纸满报警功能。
3、 角度监控：使用编码器计算主轴角度，监控模切机所有传感器，判断当前角度是否进行预期的工作，如果不是，则发出异常报警并停机或者减速停机。
四、 触摸屏画面

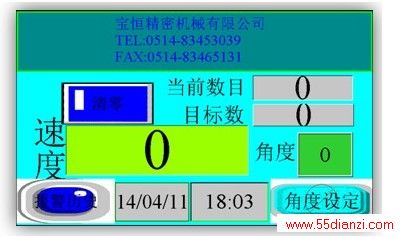

1、 主页面：监控当前角度，模切的纸张数。
图2 主画面
2、 报警部分：监控所有传感器，根据根据主轴的当前角度，判断是否在正常工作，如不正常工作，则选择停机或减速停机。
图3 报警历史画面
3、 参数设定：参数设定用于设定各个传感器正常时的工作角度范围，以跟主轴角度进行比较，作正常与否判断。并且在参数设定乱了后可进行参数的恢复设置。
图4 产量监视页面
五、参考文献
（1）永宏电机FBs系列PLC使用手册Ⅰ
（2）永宏电机FBs系列PLC使用手册Ⅱ
