中文摘要：本论文详述永宏PLC在PCB板设备中的简易应用，特别是通讯功能。
关键词： 永宏PLC经济型主机 变频器
一、 项目简介
1. 项目是为位于深圳龙岗区六联村的国琦电子设备厂家开发，客户行业主要是 PCB 设备。PCB－印制电路板是信息产业的基础，从计算机、电视机到电子玩具等，几乎所有的电子电器产品中都有电路板存在。中国电子电路产业和中国电子信息产业一样，在近年来一直保持着高速增长。这一增长趋势还将持续到2010年或更长一段时间。尤其是近年来我国消费类电子和汽车电子的飞速发展更是为电子电路业提供了广阔空间,因此带动着整个产业链的发展,如PCB抗氧化机就是其中之一的PCB板工艺处理设备。
2. 项目的简要工艺流程。
入板→化学清洗→循环水洗1、2→市水洗→微蚀→泵洗→酸洗→循环酸洗3、4→DI水洗→吸干→吹干→抗氧化浸洗→吹干→循环水洗5、6、7→DI水洗→吸干→吹干→烘干→出板
开机后，所有的水缸、酸缸要先加满水且要定时加水，加满后输送带动作，当进板处感应有板进来时，所有的泵都动作。PCB板处理按工艺流程动作，在各工序都会有不同的时间延时。在进板处感应没板或设定数量到时，所有泵及输送停止待机，感应有板时又投入工作。
3. 所用产品：威伦6070I人机（1台）+FBs-60MA(1台)+FBs-CB5（1个）+台达变频器（3台），构成Modbus总线通讯。

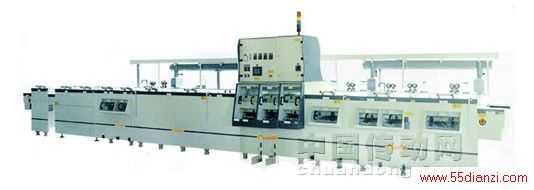

4. 以下为整条生产线图：
二、 控制系统构成
1. 可编程控制器部分：
永宏FBs-60MA+FBs-CB5组成，完成整机开关量，变频器通讯控制，并对机器运行过程的监控。
2. 人机界面：
采用威纶触摸屏，与永宏 PLC 通讯，完成加工过程、工艺参数的显示、设定。
3. 变频器：
采用台达变频器（VFD007M23A）,因整条生产线需要分成三段，分别实现无级调速，所以整机需要用到3台变频器。
4. 通讯部分：
永宏 PLC的PORT2通讯端口和变频器的RS485 连接，以MODBUS 协议进行通讯，组成MODBUS总线,实现各段的无级调速。

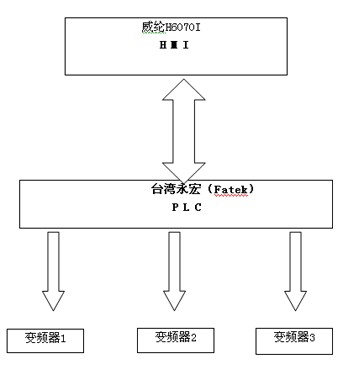

5.硬件框图
三、 控制系统完成的功能
