1.概述
三面翻是一种面向二十一世纪的户外广告媒体，诞生于八十年代，因为其独特的广告表现方式——动感和三面增值，既优于普通路牌，又区别于霓虹灯，电子屏幕等；强烈的视觉冲击力，使其形成品质兼优的个性，并成为户内外极佳的导视媒体，可广泛使用在户外——车站、机场、码头、体育场、大型建筑的墙面和楼顶；户内——展览会、商场、娱乐场、门头装饰等。
三面翻广告牌是由一级并排定位的三棱柱构成。三棱柱由特制铝型材制成，通过电机驱动所有的三棱柱围绕自身中心轴转动，利用三棱柱的三个侧面可形成三幅画面。三面翻广告牌具有同一面积可三倍表现的空间和视觉支感的优势。
Zelio Logic 逻辑控制器是三面翻控制系统的核心,接受来自接近开关的输入信号经过系统逻辑处理后控制广告牌电机的启停.
2.控制系统概述
三面翻广告牌常见以下几种翻动模式:
A波浪式：从一侧顺序翻至另一侧。
B开幕式：从中间顺序翻向两边(需使用两台或多台电机)
C闭幕式：从两边顺序翻向中间会合(需使用两台或多台电机)
D快速变化式：所有棱柱同时翻动（适用于小面积）
三面翻广告牌需要实现以下功能:
A自动复位: 画面共面：多个电机转动到同一位置后停止使所有分画面保持在同一画面
B时间调整: 每一幅画面的停留时间,XX秒
C定时开关: 每天最大4个时间段,停止时需保持画面停止到位
D过载保护: 当实际画面翻转时间-设计画面翻转时间(出厂设定)>0.X秒时认为电机过载,系统停机.
E显示和修改设定参数,监控工作状态
下面以两个电机从左到右的波浪翻为例说明:
样例程序说明：

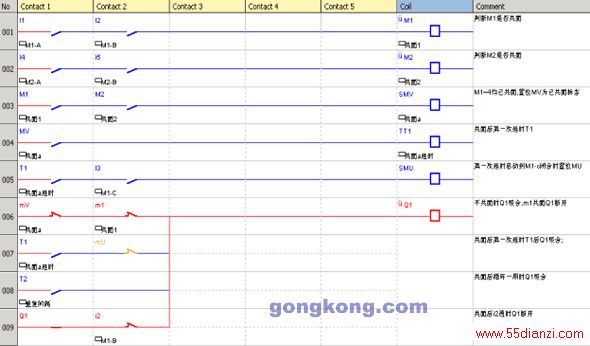

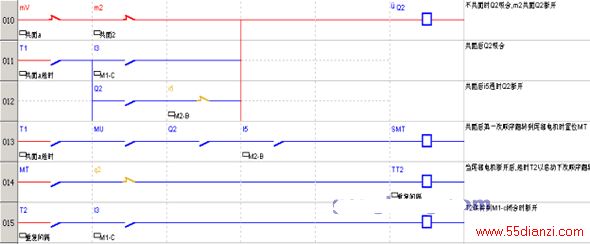

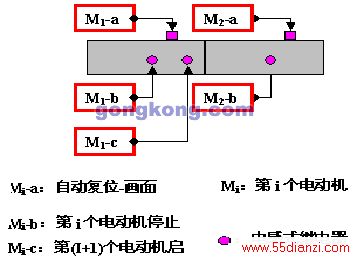

a.当电源接通时，程序要依次检测接近开关Mi-a、Mi-b是否接通；如有未接通的，程序要启动相应电动机，使其依次转到接通位置（使广告牌停留在同一画面上）；
b.当（1）条件满足后，M1开始运转；
c.当广告牌转到M1-c接通时，M2开始运转；
d.当广告牌转到M1-b接通时，M1停止；
e.当广告牌转到M2-b接通时，M2停止；
Ｔ秒后,重复（1）～（３）。
3.结束语
本系统采用Zelio Logic逻辑控制器作为主控器，主要有以下考虑：
（1） Zelio Logic 具有梯形图(Ladder)和功能块图(FBD)两种编程模式，比较容易使用。
（2） Zelio Logic 继电器输出最大电流可达8A，可以直接驱动接触器。
（3） 可以在Zelio Logic的LCD操作面板上设定和显示定时器和计数器等软元件的值
总之，使用Zelio Logic逻辑控制器，既大大降低客户成本，又增加许多功能，并使用户维护设备更为简单，轻松，深受客户好评。
