1.概述
双电源切换经常应用于一些重要场合，比如电信移动基站，工厂，发电机组等等，在此，基于施耐德Zelio logic 给出了详细的双电源加母联应用方案，希望能给大家提供帮助。
2.产品简介
Zelio logic 是施耐德推出的一款性能可靠，功能强大的逻辑控制器，主要分为基本型和扩展型。顾名思义，基本型是不可以扩展I/O模块的，而扩展型可以扩展一个I/O 模块，最大可以扩展到40个I/O；
(1)硬件
－基本型 SR2
不能带扩展模块；根据型号可选择带或不带操作面板；有24VDC，12VDC，24VAC和220VAC四种供电模式；有10点，12点和20点三种；根据型号可选择带或不带模拟量输入。
－扩展型 SR3
可带扩展模块；带操作面板；有24VDC，24VAC和220VAC三种供电模式；有10点和26点两种；根据型号可选择带或不带模拟量输入。
－扩展模块
* I/O扩展模块－有4I/2Q，6I/4Q和8I/6Q 三种。
* 通信扩展模块－支持Modbus从模式，只有24VDC供电的SR3才能扩展该模块，其它模块并不支持此功能。

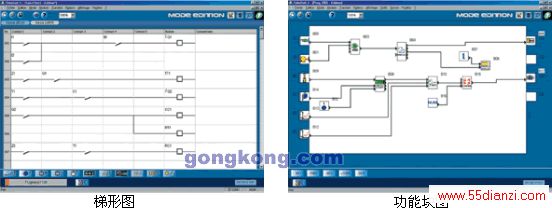

(2)软件－梯形图和功能块图
* 梯形图－可支持120行梯形图，每行程序可有5个触点，一个线圈；16个文本功能块；26个辅助继电器；16个定时器；8个计数比较器；16个加/减计数器；1个快速计数器；16个模拟比较器；8个时钟；带对LCD操作面板进行背光编程。
* 功能块图－有23个预设功能块，6个逻辑功能块，还可支持顺控功能，
(3)MT开关选型
每台MT开关均装有
标准附件： 辅助触点
故障指示灯
选择附件： 电动储能机构
合闸线圈
分闸线圈
3.应用描述
每一部分由自己的变压器馈电，不能并联运行，同时最多只能由两台开关合闸
* 平时两路电源供电：
进线开关Q1合闸；进线开关Q2合闸；联络开关Q3分闸
* 其中一路电源低电压或失电：
进线开关Q1分闸；然后联络开关Q3合闸，进线开关Q2仍然合闸。
或进线开关Q2分闸；然后联络开关Q3合闸，进线开关Q1仍然合闸。
* 其中一路回路得电，自动切换：
联络开关Q3分闸；然后进线开关Q1合闸，进线开关Q2仍然合闸。
或联络开关Q3分闸；然后进线开关Q2合闸，进线开关Q1仍然合闸。
* 其中一路回路故障失电：
进线开关Q1分闸；联络开关闭锁Q3分闸，进线开关Q2仍然合闸。
或进线开关Q2分闸；联络开关闭锁Q3分闸，进线开关Q1仍然合闸。
* 真值表
*接线图
4.结束语
与市场上常用的双电源切换开关相比，使用施耐德的双电源加母联方案，给客户带来更多的附加值：
(1) 大大降低了成本。
(2) 提高了性能。
(3) 增加了灵活性，可以随时修改参数，以满足应用要求。
