把#1～2机组凝结水水精处理与#1～2机组汽水取样采集系统及其加药控制作为系统网络一个分布式i/o分站；
把#3、4机组的组凝结水水精处理、再生系统和汽水取样采集系统及其加药控制作为系统网络一个分布式i/o分站；
把制氢站作为系统网络一个分布式i/o分站，可以设置一台本地监控工控机和双cpu热备；
把化学补给水处理为系统网络一个分布式i/o分站；
循环水处理plc系统统分布式i/o分站；
化学废水处理控制系统分布式i/o分站；
生活污水处理控制系统分布式i/o分站。
(2)在#1、2和#3、4除灰渣控制室各设置二台工控机，主干mb+网络上各设置二个plc控制分站，除灰除渣系统采用双机热备的远程i/or控制方式。把#1、2除灰、除渣、电除尘系统同一一体作为系统网络一个分布式i/o分站，把#3、4除灰、除渣、电除尘系统统一一体作为系统网络一个分布式i/o分站。
(3)输煤网络控制系统：在输煤控制室设置二台工控机，设置四个plc控制分站。其中输煤控制系统是采用双机热备远程i/o控制系统方式，包含了四个辅助工艺系统：
输煤控制系统；
油污水处理控制系统；
煤废水处理控制系统；
燃油泵房控制系统。

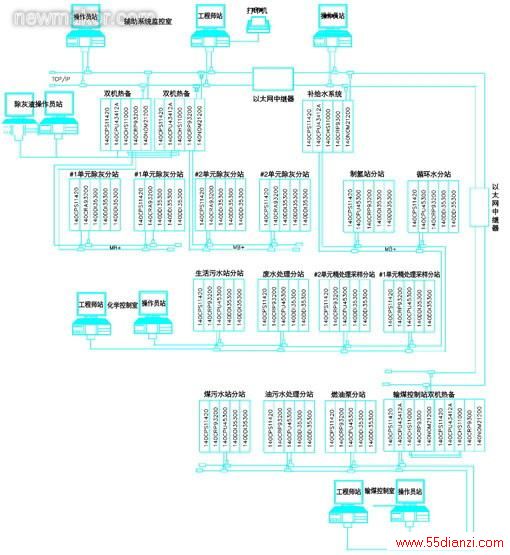

系统结构图见图4。
图4 辅助系统plc网络控制图
5.2 中继器提高网络性能
辅助系统环境差，通讯网络采用抗干扰能力强通讯线路比如带屏蔽的rj45双绞线或光缆，采用中继器提高网络性能，一般不采用淘汰的同轴电缆。rj45双绞线或光缆通讯速率快、故障率低，也比工业串口rs485性能好、通讯速率快。
5.3 执行机构
辅助系统室外部分应采用性能好的执行机构、各传感元件设备，同时配置防风吹、日晒、冷热、雨雪等设施，减少环境因素影响，提高控制系统工况。
5.4 控制系统电源
重视辅助系统控制系统电源，应采用性能好、容量至少有30％余量的ups供电，同时其双路电源接在不同母线上。防止因电源系统影响plc控制稳定。
6 结束语
目前宝二发电公司4×300mw机组辅助系统投入运行以来，plc控制系统运行正常、功能稳定，完全满足工艺控制过程的要求，达到了预期设计的功能。对电厂辅助系统采用网络控制技术，就将来能实现相对的集中控制，这将是今后火电厂辅助系统控制技术发展的一个方向。
