基于施耐德plc 的水位测控系统原理及开发

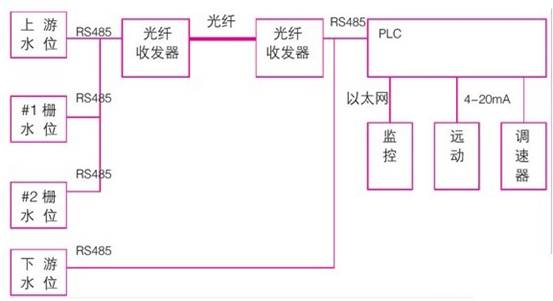

1  引言               　 水位测控装置是水电厂的重要测控设备，水电厂的上下游水位是防汛安全的重要数据，拦污栅压差影响机组出力、水工建筑安全，水头值影响调速器协联曲线，进而影响机组效率甚至安全稳定运行，因此水位测控装置需满足长期稳定可靠运行。目前的水电厂水位测控装置普遍采用定制仪表采集前端水位传感器的格雷码值，换算栅差、水头等，输出开关信号报警，输出出4~20ma信号至监控、远动、调速器。在运行维护中存在以下问题：采用电缆长距离输送格雷码信号，防雷、抗干扰能力差，仪表、传感器易损坏；4个24位格雷码传感器需100芯电缆维护困难；定制的仪表扩展性差，输入、输出校准，参数整定操作复杂；价格高，备品备件采购困难。因此开发基于通用硬件设备的水位测控装置意义重大。 　 根据水电厂水位测控具体要求，我们自主设计了基于plc的水位测控系统，具有高可靠性、配置灵活、安装维护简单方便特点。2  系统功能结构                 水东水电站装设有上游、#1拦污栅后、#2拦污栅后、下游四个水位测量井，配置浮子式水位测量装置，采用绝对值光电编码器将水位信息转换成数字信号。坝上传感器距离中控室500m，下游传感器距离中控室30m，为提高系统的防雷、抗干扰能力，坝上传感器通信采用光纤传输。水位测控装置plc通过rs485串行口采集编码器水位数据，经过换算处理模拟量输出模块输出4～20ma的上游、下游海拔值信号至远动rtu装置，输出4～20ma的水头信号至机组调速器电气调节装置。计算机监控系统通过网络连接水位测控装置plc，采集所有水位信息，故障报警信号等，并可远程设置相关参数、定值，系统功能结构如图1所示。                                   图1 系统功能结构图                                      3  实现原理
