1
块
模拟量输入模块
TSX AEY 800
2
块
模拟量输出模块
TSX ASY 410
1
块
开关量输入模块
TSX DEY 32D2K
2
块
开关量输出模块
TSX DSY 16T2
2
块
PLC机架
TSX RKY 8EX
1
个
PLC2站施耐德电气Premium PLC
电源模块
TSX PSY2600M
1
块
CPU模块
TSX P57 2623M
1
块
扩展存储卡
TSX MFP128P Flash EPROM 128K
1
块
模拟量输入模块
TSX AEY 800
3
块
开关量输入模块
TSX DEY 32D2K
3
块
开关量输出模块
TSX DSY 16T2
2
块
PLC机架
TSX RKY 8EX
1
个
PLC3站施耐德电气Premium PLC
电源模块
TSX PSY2600M
1
块
CPU模块
TSX P57 2623M
1
块
扩展存储卡
TSX MFP128P Flash EPROM 128K
1
块
模拟量输入模块
TSX AEY 800
1
块
模拟量输出模块
TSX ASY 410
1
块
开关量输入模块
TSX DEY 32D2K
2
块
开关量输出模块
TSX DSY 16T2
1
块
PLC机架
TSX RKY 8EX
1
个
上位机采用华富Control2000来开发监控画面进行监控：根据工艺绘制流程图，显示所有相关测控仪表的实时值；建立全厂的中心监控系统平台，使操作员能随时监视全厂运行状态，并对设备操作发出控制指令；建立历史数据查询系统和重要数据保存系统，并能对日报表、月报表、年报表进行打印；建立全厂设备的安全报警系统；

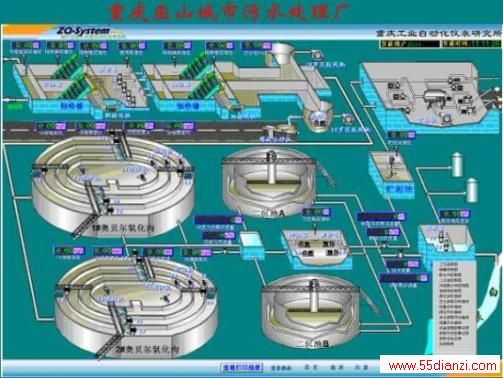

图七：厂区工艺流程图

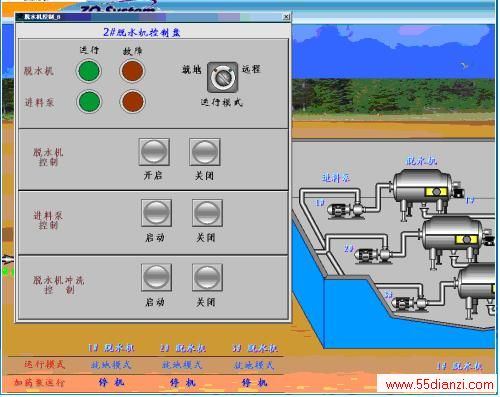

图八：设备控制盘

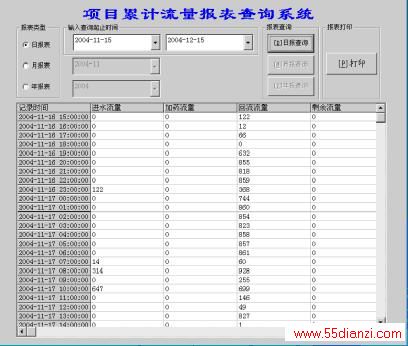

图九：开发调试阶段报表查询数据示例 下位机采用施耐德电气Premium PLC，上位机用北京华富德Control2000，二者之间的标签连接及数据通讯必须有一个统一的协议驱动，本工程采用的是SIMATICA TOP SERVER来实现的，报表查询系统采用VB6.0来开发外挂程序实现报表的实时查询。
五、该工程自控系统的特点 1、技术先进：现代化的工厂要求与时俱进，该自动化控制系统无论是从使用的现场总线、通讯网络、可编程控制器、组态软件，还是从自动化控制技术来讲，都具有时代领先性。
2、稳定可靠：选用的自动化产品绝大部分来自国外知名品牌，建立的自动化控制平台，经过严格的测试，可以保证系统稳定可靠地运行。
3、自动化程度高，使用简单：对于全厂的控制中心——中心控制室上位界面，采用全中文的设计界面，立体三维流程图形来表达工艺，便于操作员掌握；同时下位机PLC采用施耐德的PLC，系统稳定性好，自动化程度高，整个系统维护量小。
4、开放性：该系统采用的现场总线是国际通用的具有开放协议的现场总线，同时各控制站均留有I/O余量，以便于以后系统的改造和扩展。
5、安全性：该系统采用全面的设备保护体系，包括潜水泵的干运转保护、自控平台的防雷保护、进水水质异常保护、报警系统等，以防止因为某些意外或操作员的疏忽而发生事故。
六、应用总结 该城市污水处理系统建成后，施耐德电气Premium PLC系统运行稳定，采集数据准确快捷，控制的重要设备运行安全，程序开发好后，其维护量几乎为零，同时个人感觉该PLC现场安装、与其它设备的接口等均方便好用，系统投运后，自动化程度高，工作人员维护量小，出水水质能达到国家规定的标准，该系统的形成投运无疑给长江流域、三峡库区的环保事业作出了贡献，希望在长江流域沿线有更多的采用自动化程度高的污水处理厂。巫山污水处理厂的施耐德电气Premium PLC系统的应用将是一个很好的榜样。
