台达PLC配合组态王实现工厂产量监控查询系

           if(jh==7) {产量=Sec_NO7;生产线="4-1";}  if(jh==8) {产量=Sec_NO8;生产线="4-2";}                   if(jh==9){产量=Sec_NO9;生产线="4-3";}    if(jh==10) {产量=Sec_NO10;生产线="4-4";}
           //\\本站点\序号=\\本站点\序号+1;
           SQLInsert( DeviceID,NameTable, "bind"  );
           //SQLInsertExecute( DeviceID, "bind", SQLHandle);
           jh=jh+1;
           }
//SQLInsertEnd( DeviceID, SQLHandle);

（3）在系统时间等于00：00：00时刻时，在事件命令语言中建立如下程序，以得到需要新建表格的名称，同时将PLC中累计产量的寄存器清零，重新开始对该日的产量进行累计。
5 调试过程
    因为两个车间之间的距离在300m左右，而从第一个车间到监控室的距离有500m左右，距离比较远，为了遏制信号的衰减，将信号线用网线代替，同时加中继器，将信号放大。保证数据传输的安全性。要求现场布线时严格按照电气规范施工。保证安装的合格。正确的设置操作系统中数据源ODBC的选项，以保证组态王能够通过ODBC与数据库SQL Server连接。在组态王运行系统中执行任何操作时，观察运行反馈信息，以得到相关的错误信息。根据提示的错误信息检查程序。报表的组态非常灵活，可以通过While{}循环语句，将查询结果按照顺序填写到报表中。灵活的运用While{}语句同时能够将程序简化，减少组态王后台运行程序的时间。灵活的运用应用程序命令语言、数据改变命令语言、事件命令语言、热键命令语言、按钮的弹起、按住、按下命令语言进行编程。在程序量非常大的项目中，养成良好的编程习惯。定义变量时最好使用英文，这样能够增加程序的可读性。同时对程序进行标注。
程序画面设计参见图11、图12、图13。

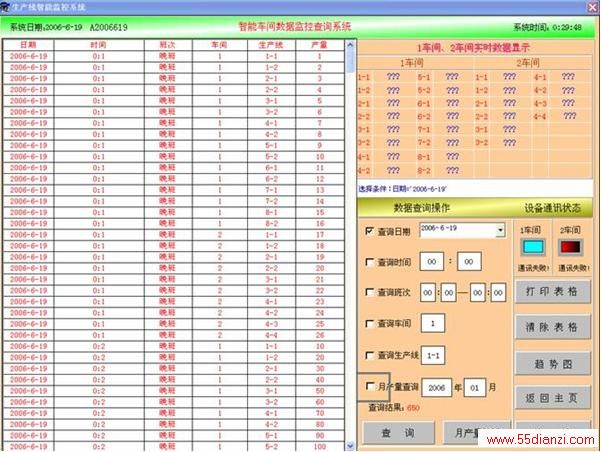

   图11数据库操作画面

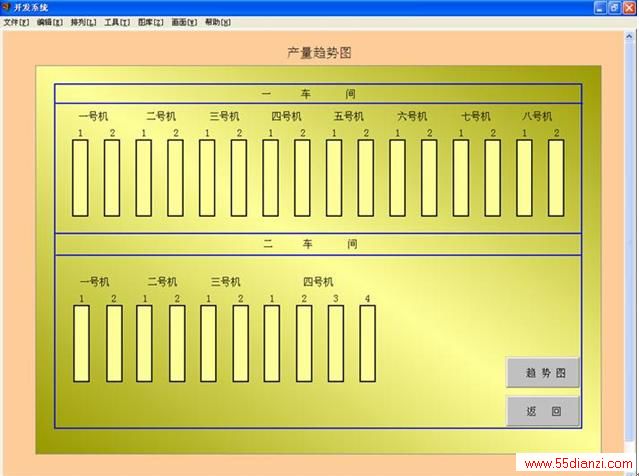

   图12产量柱状图

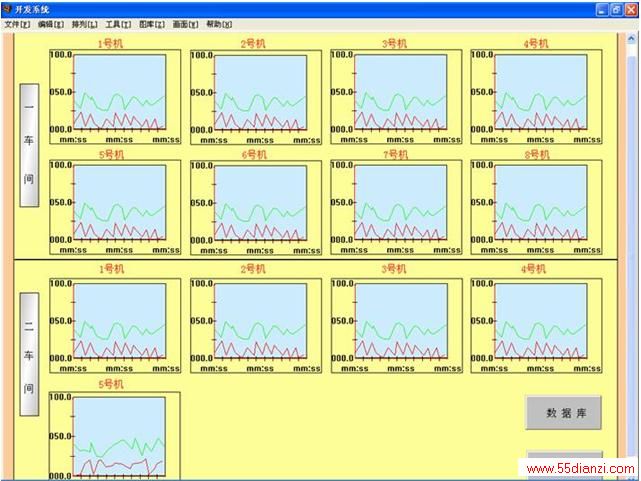

图13产量的趋势图

7 结束语
    尽管台达的PLC属于小型PLC，但可靠的性能，支持485通讯等特点，同样能够完成集中控制的功能。同时配合组态软件，一样能够实现复杂的工厂监控、数据查询、打印、报表等DCS系统的功能。篇幅有限，欢迎读者联系作者深入交流。
