台达PLC、人机界面、伺服等产品在塑料机械手行业的应用实例

台达PLC、人机界面、伺服等产品在塑料机械手行业的应用实例

点击数:7531 次   录入时间:03-04 12:02:40   整理:http://www.55dianzi.com   通用机械

  目前在中国塑料制品行业机械手的使用已经越来越普及。通常塑料制品厂的操作工都需要经过一段时间的培训才可以上岗,而员工更换工作、农民工不定期返乡会让雇主十分头疼,他们必须培训新的员工,而且还会影响产品的生产效率。机械手很好的解决了这个问题。首先,机械手可以确保设备运转周期的一贯性;其次,机械手可以提高产品的品质;第三,机械手取代普通工人从模具中取零件更加稳定,更加安全。

      不断发展的模具技术也为机械手提供了更多的市场机会。根据深圳塑料橡胶协会调查目前行业机械手普及率大约5%左右,可以看到行业的发展前景非常乐观。机械手在塑料机械行业使用广泛,本文章主要介绍台达PLC人机界面、伺服等产品在塑料机械手行业的应用实例。

台达控制系统机械手介绍

1、     台达控制系统机械手的功能优势

1)  采用EH2系列的PLC以脉冲方式控制伺服,脉冲发送频率达到200K,在高效率前提下保证了控制精度。

2)  采用AE57CSTD人机界面于台达B系列的交流伺服具有非常高的性价比。

3)  控制程序采用开放式结构区别于其他厂家PLC开发的程序单一的控制功能,用户可以任意定义机械手的动作顺序,更换模具或更改控制功能时无需修改PLC程序在人机界面上即可完成程序修改。

2、    硬件组成

型号
 功能
 数量

DVP-40EH00T2
 可编程控制器
 1台

DOP-AS57C
 人机界面
 1台

ASD-B ECMA
 伺服驱动及电机
 3套




3、设备工艺简介

      台达控制系统机械手用于塑料盆(桶)取送料,盆(桶)底部图案标签的制作、传送,以及塑料产品成型后修边处理。

      工艺流程是:第一步,机械手将标签贴在模具上;第二步,将成型设备加工好的盆(桶)从设备模腔中取出,放在修边位置进行多于部分的修边处理。第三步,等修边处理完毕,将产品放在成品堆放处;第四步,在切标机上,机械手取出下一个标签返回等待下一个模具。四个步骤循环执行。

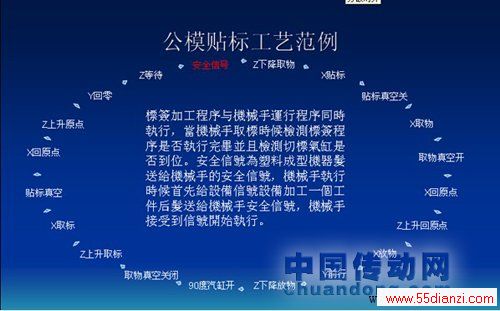

以下是公模工艺具体流程图:

3、    具体功能

1)   与塑料成型机配合进行全自动的取料、贴标、切标、修边和送料动作。

2)   手动操作,控制伺服及其设备上相关的气动、真空和直流调速电机。

3)   人机界面上可以编写用户工艺程序,达到可以任意定义输出点动作顺序、伺服位置和速度,可以在用户程序中加入输入点的逻辑判断。

4)   用户所编写的工艺程序可以读取显示,并可以修改。

5)   可以存储10组用户定义的工艺程序,并对其进行自由调用。

6)   在自动运行过程中可以监控程序执行步骤。

7)   自动运行具备暂停和继续执行功能。

8)   具备两种原点定义方式:手动清零方式,与接近开关定义机械原点过程定义工件原点。

台达控制系统机械手的应用规划及效果

1、自定义程序实现原理

1)PLC程序记录用户按键顺序,来确定执行功能顺序。

2)按键功能可以重复使用,若程序输入错误可以按顺序清除后重新输入,或者撤销一步清除一个功能。

3)提供输入点判断功能(取物成功)用户程序具有存储功能目前最多可以存储10组工艺程序。

PLC程序实现方法:

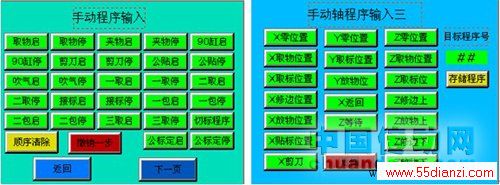

      M11对应人机界面上按键取物气动,当按下按键后将按键对应的数值存储在PLC,D500开始的区间内,使用E1做地址修饰。然后将E1自增1,复位M11,表示一个动作已经存储完毕。用户只需要按安照工艺顺序依次按下按键即可将动作顺序存入PLC,根据PLC中存储的顺序调用子程序。

      当自动运行开始M1标志有效,E2是自动程序顺序指针初始值是1代表程序执行用户所输入的第一个动作,每执行一个动作E2自增一也就是D500E2地址偏移一个位置。M100为调用子程序标志。每一个动作就是一个子程序。

2、程序修改方法

      当按下清除一步M2636标志位有效,将指针计数E1自减1(即将D500E1地址倒退一步)并且将当前步的按键数值清除,并且复位M2636。程序也提供程序全部清除功能,如果需要也可以增加插入或修改某一条功能。

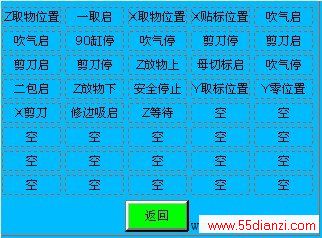

3、提供用户所编写工艺程序显示画面,在编写程序时候用户可以随时检查输入是否正确。具体实现方法如下:

      使用一般型信息显示组件,将新增删除状态总数设置成256如下图,数值单位WORD读取地址D500通过更改组件编即对应D500数据区数值来显示用户所编写的工艺程序。

4、    程序具有实时监控功能

      如上图,“夹物启”位置就是显示目前程序所执行的步骤,本界面也可以通过读取程序按键来选取工艺程序。目前该程序在设备上运行稳定,用户满意。已经将原有PLC编写的程序完全替换掉。
