3.3 温度数据显示、记录组态程序的编制
组态监控软件采用北京亚控公司的组态王 6.53 版本，由于本项目是试验性的采集、记录数据，故采用64 点 演示版，开发与运行，间断地运行两个小时足以。
3.3.1 组态王与台达PLC 通讯的建立
台达的DVP系列PLC和上位机的组态王通讯采用串行通讯，使用组态王本身驱动，支持RS232和RS485两种通讯方式。本例采用RS485通讯，硬件配置设置值如下：
计算机通过RS232串口接转换模块，变成RS485信号后，接到PLC的485口上
波特率 9600
数据位 7位
停止位 1位
校验位 偶校验
切记：将PLC中决定通讯格式的特殊数据寄存器D1120设置为：0X8E
3.3.2 组态数据显示画面、温度记录曲线
用组态王软件可以实现精确、细腻的互动显示操作，大量的图库精灵，多种通讯驱动程序，强大的在线、离线模拟功能，支持配方功能和多种控件，能完成各种物理量如温度、压力等的实时曲线、历史曲线的数据存储，具有打印功能，可满足各种工艺要求。温度显示画面、历史曲线显示画面如下：

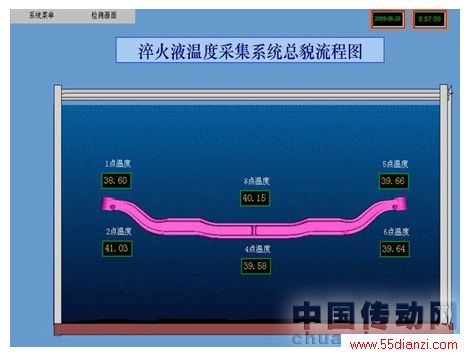

温度显示画面
温度记录历史曲线画面
四、结束语
组织有关技术人员，对测量的历史数据曲线进行分析，很快得出结论，提出整改方案，整改后效果明显，产品合格率大幅度提高。本温度数据采集系统为整改方案制订提供了关键性的依据。
参考文献
［1］中达电通. DVP-PLC应用技术手册【程序篇】.
［2］台达电子. DVP04PT-H2温度测量模组安装说明书.
［3］亚控公司 . 组态王6.53使用手册.
作者简介：朱振建，男，河南洛阳人 ，第一拖拉机股份有限公司锻造分公司，电气工程师。Email:lyzzj@yahoo.com.cn
Auther synopsis: zhu zhenjian ,male ,live in Luoyang , Henan province. Forging Filiale, First Tractor Company Limited , electric engineer. Email:lyzzj@yahoo.com.cn
