松下FP1系列PLC的比较指令ST的使用程序示

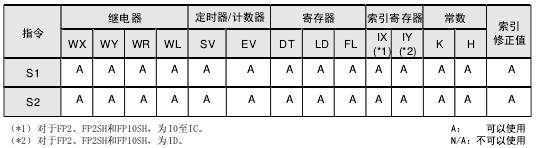

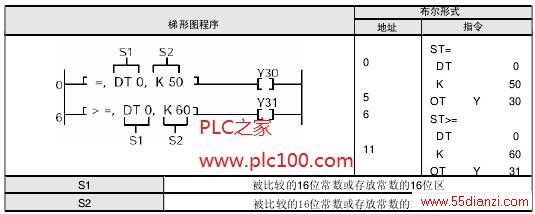

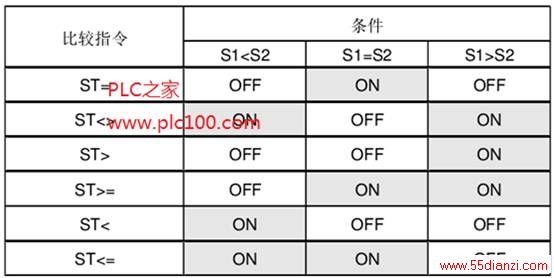

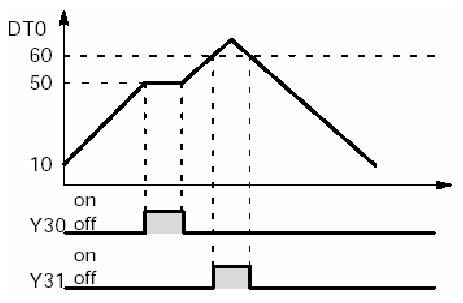

ST=  字比较：相等时初始加载ST<> 字比较：不等时初始加载ST>  字比较：大于时初始加载’ST>= 字比较：大于等于时初始加载ST<  字比较：小于时初始加载ST<= 字比较：小于等于时初始加载功能：将两个字数据（16bit）项进行比较作为运算条件。根据比较的结果触点闭合或断开。程序示例操作数示例说明分别将数据寄存器DT0的内容与K50和K60进行比较。若DT0=K50，则外部输出继电器Y30为ON；若DT0≥K60，则外部输出继电器Y31为ON。描述根据比较条件，将由S1指定的字数据与由S2指定的字数据进行比较。当比较结果为某一指定状态（=、<、>等）时，ST指令启动连接触点的逻辑运算。比较运算的结果如下：有关使用的注意事项编程时，比较指令ST=、ST<>、ST>、ST>=、ST<和ST<=应从母线开始。当与BCD或其他类型的数据混合使用时，如果最高位为1时则数据被视为负数，并且不能得到正确的比较结果。在此情况下，在进行比较之前应使用F81（B1N）指令或其他类似指令将数据变为二进制数据。标志位状态·错误标志（R9007）：当使用索引寄存器变址指定的区域超出范围时变为ON并且并保持。·错误标志（R9008）：当使用索引寄存器变址指定的区域超出范围时，瞬间变为ON。
