一． 器材
1. FT1A-M14KA-S 可编程控制器 x1
2. FC6A-PJ2CP 温度模块 x1
3. K 型热电偶 x1
4. Omron G3NB-210B-1 型 SSR 继电器 x1(24V 输入,AC 24~220V 10A 输出)
5. 开关电源 x1(含 24V 输出)
6. 导线若干

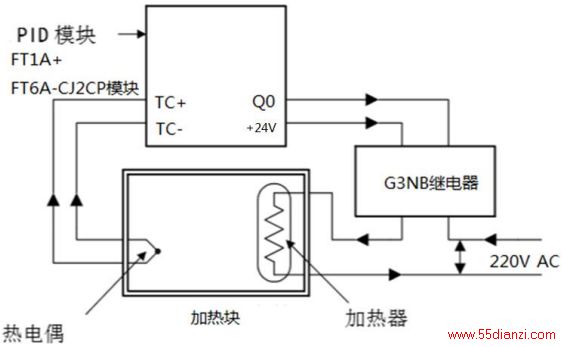

二. 接线图
三. 原理
PLC 的输出点 Q0 接入继电器的-24V 接点。通过 PID 程序控制 Q0 的通断从而控制继电器的通断，即加热器的起停，以此来简单控制加热达到 PID 控制的效果。

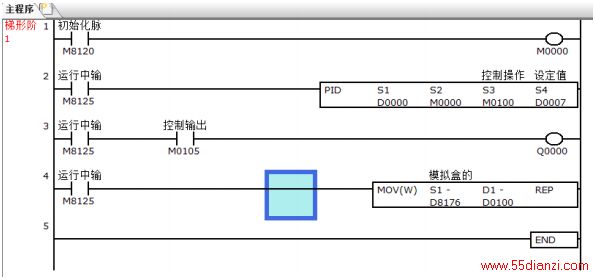

实验样例程序：
其中 M8120 为特殊内部继电器，效果为每
