十字路口交通灯PLC控制电路的实验接线及编

十字路口交通灯PLC控制电路的实验接线及编

点击数:7677 次   录入时间:03-04 11:55:23   整理:http://www.55dianzi.com   PLC入门

ANB指令助记符与功能:



指令说明:

当分支电路(并联电路块)与前面的电路串联连接时,使用ANB指令,分支的起点用LDLDI指令,并联电路块结束后用 ANB 指令,与前面的电路串联。

若多个并联电路块按顺序和前面的电路串联连接时,则 ANB 指令的使用次数没有限制。

也可成批地使用ANB指令,但在这种场合,与ORB指令一样,LDLDI指令的使用次数是有限制的(8次以下),请务必请意

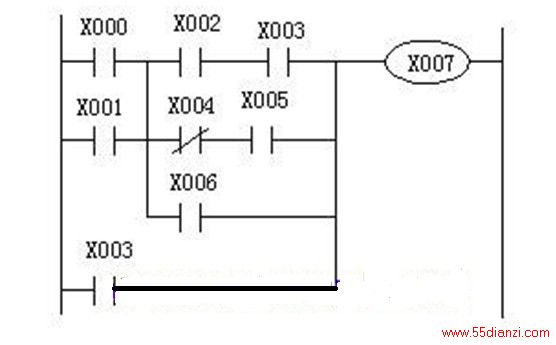

编程:

0 LD X000

1 OR X001

2 LD X002

3 AND X003

4 LDI X004

5 AND X005

6 ORB

7 OR X006

8 ANB

[1] [2]  下一页
