LT3783升压型配置驱动LED电路
点击数：7345 次 录入时间：03-04 11:44:18 整理：http://www.55dianzi.com 电子电路图

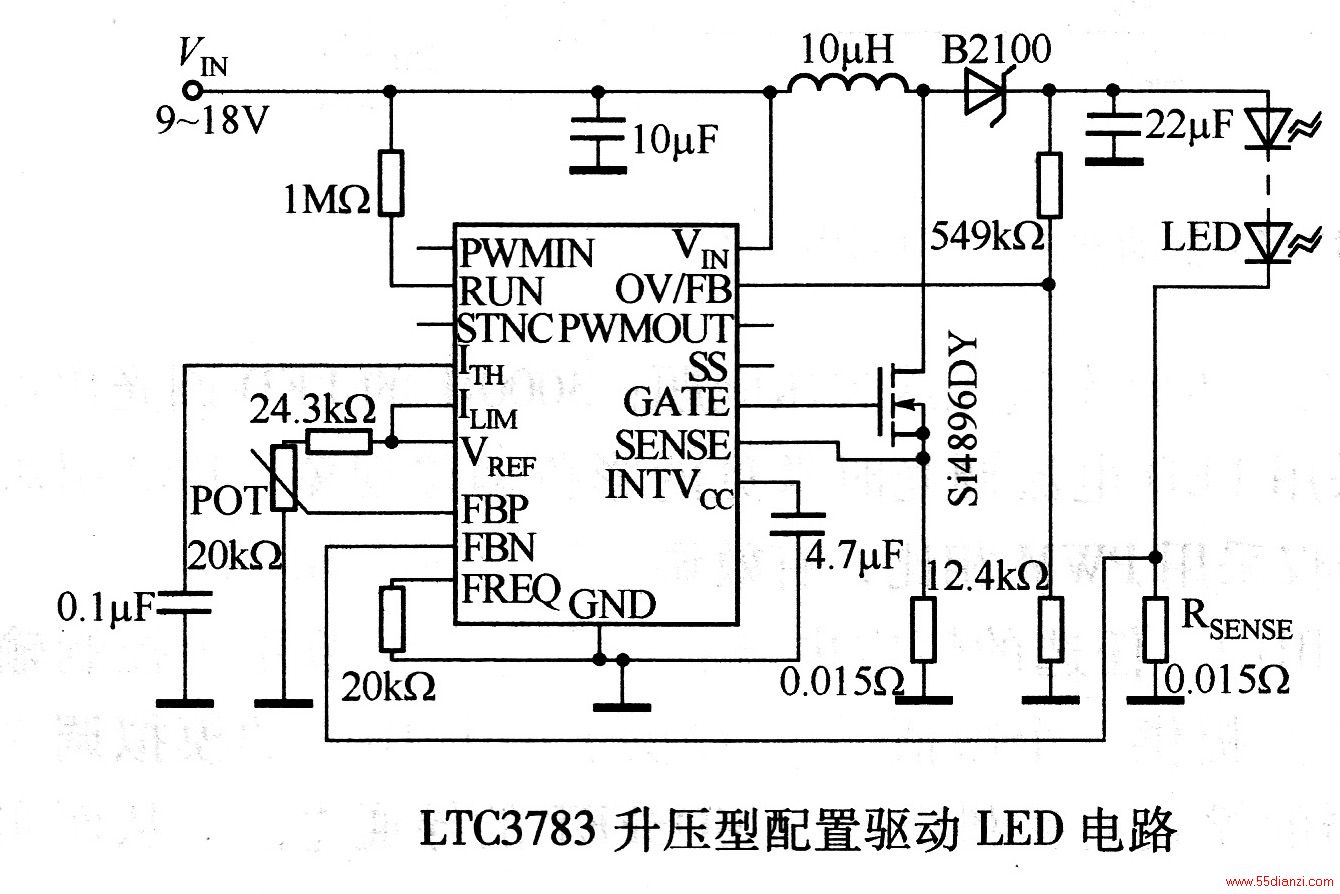

该电路为采用LTC3783的升压型配置，输入电压（9～18V）被提升至LED串所需的30～54V电压。LED串可以包括12只串联的彩色的700mA的LED，总共能够提供高达38W的驱动功率。当输入电压为18V以及LED串端电压为54V时，该电路所实现的功率效率可超过95％。不管采用什么样的电路组件，这种高效率都能够把温升抑制在25°C以下。
