单片机动态扫描显示器电路

点击数：7133 次录入时间：03-04 11:38:04 整理：http://www.55dianzi.com 电子电路图

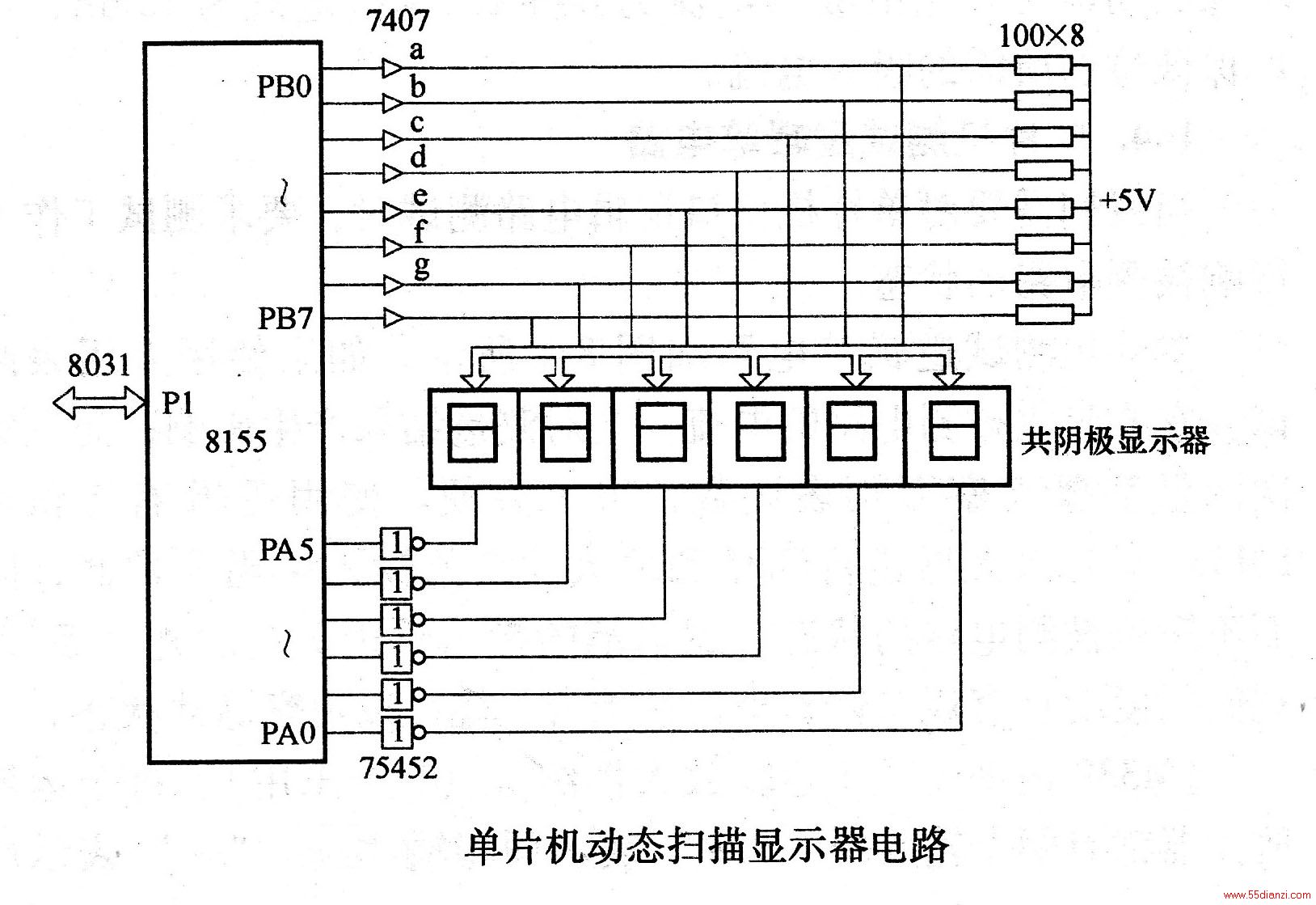

单片机在监测和控制方面应用十分广泛，本例利用8031与动态扫描显示器接口技术，经Pl口与8155相连，采用一位一位轮流点亮各个LED，每一位停留1 ms的方法，利用人的视觉残留现象好像6只LED同时点亮。

本文关键字：单片机动态显示器 电子电路图，电路图 - 电子电路图
