掉电保护电路
点击数：7648 次 录入时间：03-04 11:51:55 整理：http://www.55dianzi.com 电子电路图

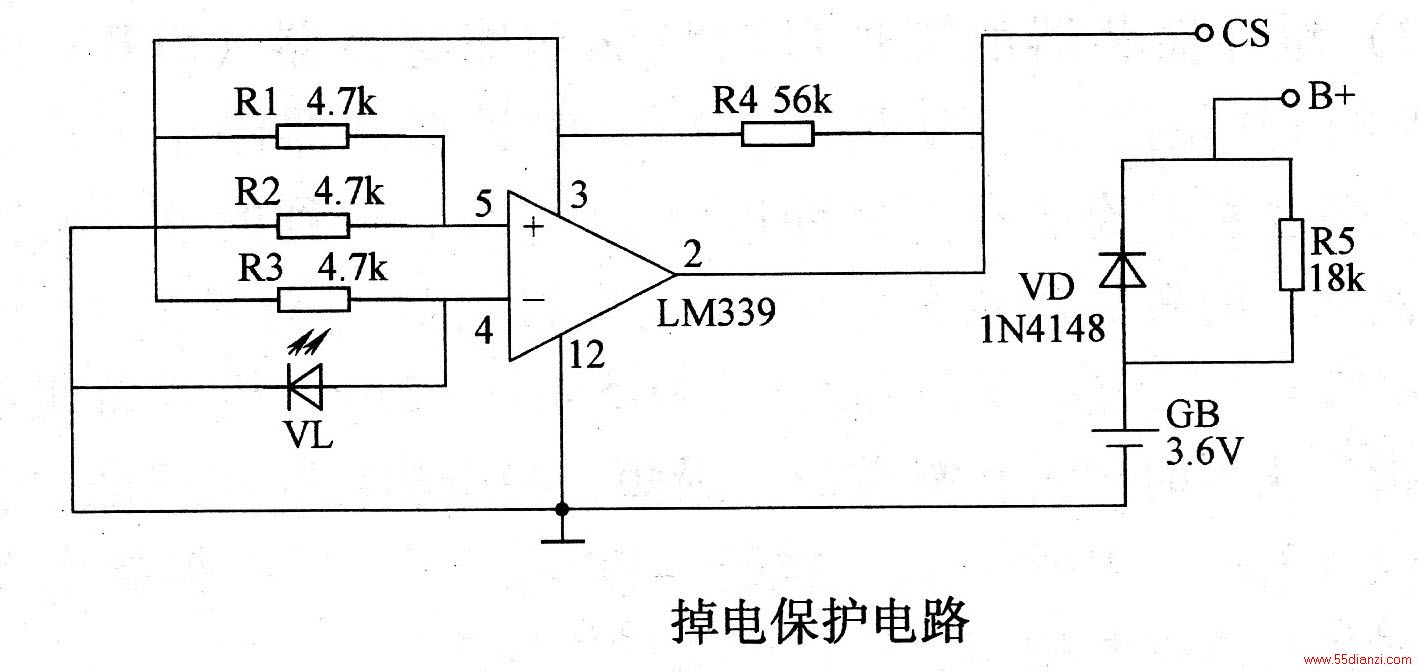

为了防止突然断电或电源电压降低，造成数据丢失，采用掉电保护电路。电路中使用电压比较器LM339来监测电源电压。从图中可看出反向输入端4脚由R3和VL提供稳定的标准电压1．8V，正向输入端5脚作为供电系统的电压取样输人端，如果5脚电压低于1．8V，LM339芯片输出端2脚输，出低电平，封锁RAM的片选CS，RAM停止工作，B＋输出高电平提供维持RAM的工作电压。
