外接稳压电压，待机时开机电流为0.03A，电流上升到0.24A约1s后马上掉电，待机电流变成0.04A，再按开机键没反应，由此基本判定为后级有短路保护。拆机观察无明显故障点，测量大电感无1D8V_PWM信号、无CPU供电，于是先修复1D8V_PWM信号。

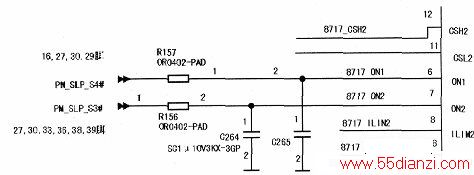

打开图纸，1D8V_PWM由U22(MAX8717)提供，测量U22的另一组输出1D05V_SO，用万用表测量有1.1V的电压输出，基本判定MAX8717的工作条件已经满足。接下来查1D8V_PWM的开启信号，由于PM_SLP_S4#信号开启，测量其电压，只有1.5V输出，不正常，于是用刻刀断开其⑥脚，如上图所示，此时PM_SLP_S4#信号输出电压变为3.3V，说明U22后级有短路，测量L14阻值正常，换掉电感后面的电容C283，如下图所示，故障依旧。

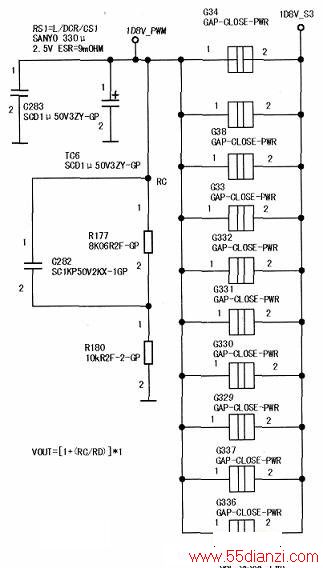

连接示波器，开机瞬间有1.8V的电压输出，用刻刀划开G29 -G38（1D8V_PWM信号与1D8V_S3信号的连接点），1.8V输出正常，说明1D8V_S3信号后级有短路。沿线路走向继续检查1D8V_S3信号的去向，在查到U49芯片时，电压突然跳到0.55V，测量U49的123脚，阻值为零。

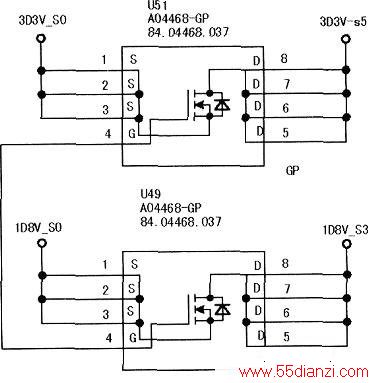

如下图所示，检查1D8V_SO信号走向，所连接的元件不多，要么北桥，要么电容，输出电压为1.5V，最大电流限制在3A左右，开始用烧机法检查，终于发现元凶了-C444，果断将其去掉，不再有短路现象，上电后开机电流跳到1A多，先安装好CMOS电池，再接上屏，显示正常，至此故障排除。
