光控LED湖面投光灯电路原理

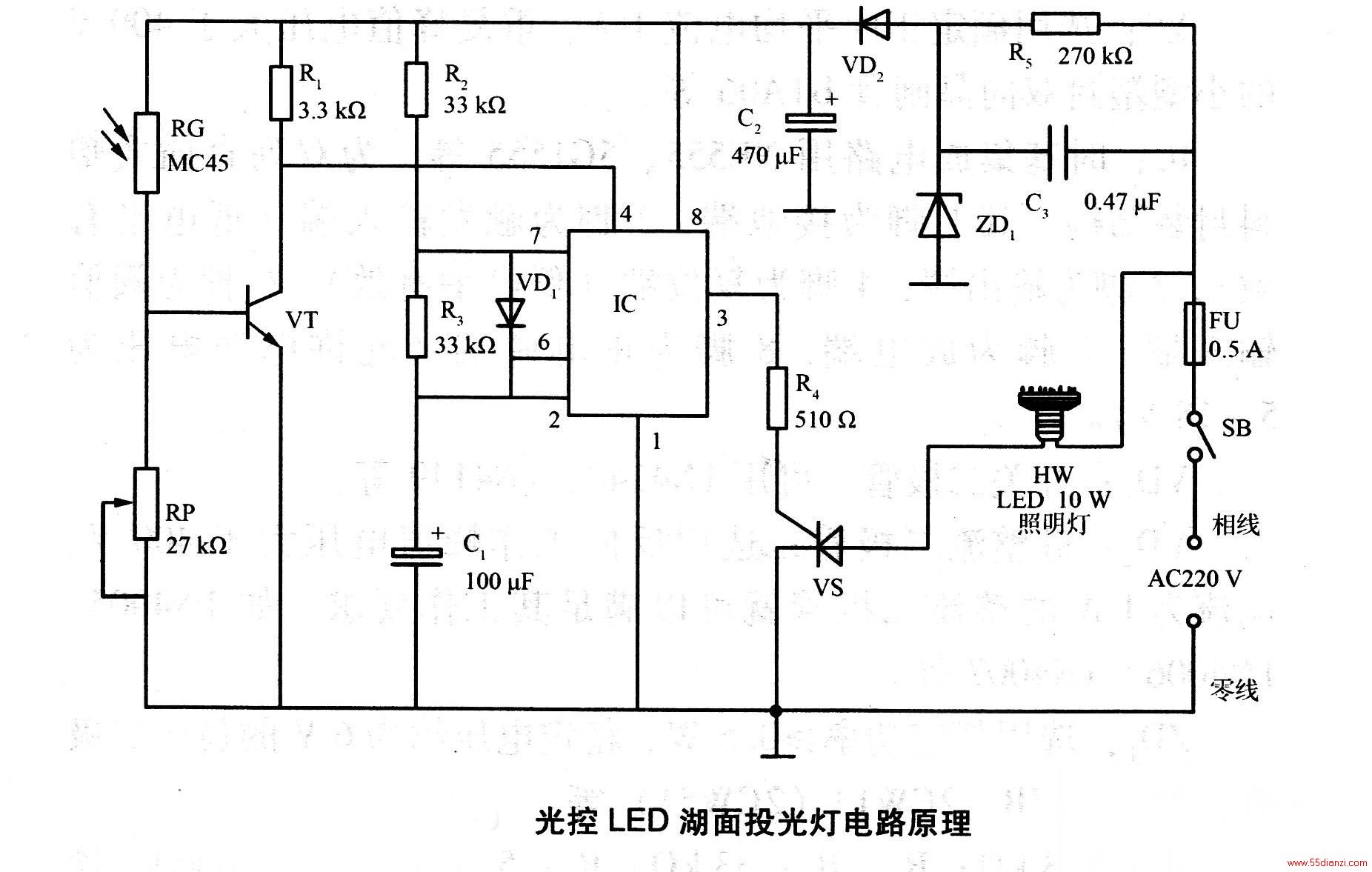

如图为光控LED湖面投光灯电路原理。该电路由光强度检测、超低频多谐振荡、灯光驱动和直流电源4个部分组成。光强度检测电路由光敏电阻RG、电位器RP、电阻R1和三极管VT组成。白天，自然光线较强，光敏电阻呈低阻，于是VT基极输入电流较大，使VT处在导通状态，集电极输出为低电平。到了夜晚，在没有人工光照明的地方，当自然光线暗到一定程度时，光敏电阻RG的阻值变得是够大，使VT基极输人电流相当小，VT呈关断状态，集电极输出为高电平。调节RP可以改变VT的输出电平，VT输出为高电平时，时基集成电路IC（IC555）工作；反之则复位。夜晚，在IC的输出端即3脚为高电平期间，通过电阻R4直接耦合的触发电流输入到晶闸管VS控制极，使VS导通，从而驱动阳极回路中的投光灯HW点亮。在IC输人为低电平期间，VS阳极电流过零即被阻断，LED投光灯HW不发光。白天，由于光敏电阻呈低电阻，所以IC复位，HW一直为熄灭状态。稳压二极管ZD1、滤波电容C2、整流二极管VD2以及降压电容C3、旁路电阻R5构成了低压直流稳压电路，为光强度检测电路和振荡电路提供近似为6V的直流电压。
