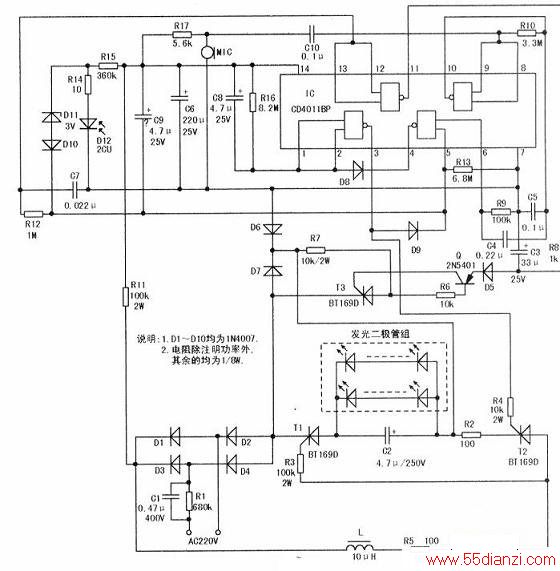

该灯实绘电路如下图所示。AC220V市电先经C1、R1降压限流，再由D1~D4整流，在D1、D3负极与D2、D4正极间得到约200V的直流电压（在灯未点亮时实测）。该电压一路由R11降压后加至两输入四与非门lC(CD4011BP)的电源端14脚（该脚相对于接地端⑦脚电压为6V），另一路经电感线圈L、R5加至单向晶闸管T2的阳极。
当白天有光照时，光敏二极管D12的正向电阻大幅下降（由数十千欧姆降至数十欧姆），使流经R11、R15的电流增大，即Rll两端电压降增大，致使IC14脚与⑦脚（即C6两端电压）不足2V，导致IC无法工作，故LED灯不亮。当光线较暗时，D12内阻增大，C6两端电压升至6V左右，CD4011BP进入工作状态。此时IC输入端⑤，⑥脚分别为高、低电平，由与非门输入、输出端逻辑关系(见“0”出“1”、全“1”出“o”)可知，此时输出端④脚将输出高电平，故D8截止。显然，IC输入端①、②脚也为高电平（相对于⑦脚），则输出端③脚输出低电平。同时，IC输入端⑧、⑨脚为低电平，则输出端⑩脚为高电平。
另外，IC输入端13、12脚为低电平，其输出端11脚输出高电平，该高电平经R8、D5送至PNP型三极管Q的发射极，电路进入等待状态。当有一定强度的脚步声或其他声响出现时，经驻极体话筒MIC拾取后，将声音信号转为电信号，由C10将一定幅度的正电压耦合至IC的⑧、⑨脚，这时⑩脚输出低电平，即C4的左端感应出正电压，这时IC⑥脚变为高电平，则④脚输出低电平，D8导通，将lC①、②脚钳位为低电平，则③脚输出高电平，经R4触发单向晶闸管T2的G极，使T2导通。此时电流经R2对C2充电，同时单向晶闸管T1导通，两组高亮度发光二极管点亮。与此同时，从R2流出的电流还经R7加至单向晶闸管T3的阳极，并经R6降压后使Q的基极电压低于发射极电压0.7V以上，Q饱和导通，电流从Q的集电极加至T3的G极，使T3导通。在此过程中，灯耗电量最大，此时T3阳极电位比D2、D4负极（电源地）电位高不足1V，致使IC⑩脚与⑦脚之间电压由6V降至3V左右。
当声响过后，IC的⑧、⑨脚恢复为低电平，则⑩脚输出高电平脉冲，则C4的左端感应出负电压，即⑥脚变为低电平，但由于⑤脚仍为高电平，故输出端④脚仍会输出高电平，D8截止，IC的①、②脚理应变成高电平，但由于C8的存在，IC的①、②脚不能立即变成高电平，只有在C8负极上的负电荷通过R16中和后，①、②脚才能恢复高电平。C8、R16为灯点亮时间调整元件。显然，时间常数越大，灯点亮时间越长。在该灯中，LED发光延时时间约1分钟（如果在1分钟内又有声响出现，则义会重复上述过程，灯继续点亮）。当①、②脚恢复为高电平后，则③脚输出低电平，D9截止，经R4使112的G极电压过零，故T2关断，LED灯熄灭。此时IC（14）脚与⑦脚问电压回升至6V左右，电路重新进入等待状态。
C3、D5、Q、T3、R7等元件的作用如下：在灯点亮，T3、Q导通后，C3上端电压是上升的，这将产生两种效果：一是经R9使IC⑥脚变为高电平，以保证其对应输出端④脚继续输出低电平；二是经R13、R12使Ic的13、12脚为高电平，使其对应输出端11脚输出低电平，让Q、T3截止。在灯熄灭等待期间，由于IC（11）脚输出的是高电平，故C3的上端（即IC⑦脚）电压降低，经R9使lC⑥脚为低电平，即保证输出端④脚维持高电平。由此可见，这几只元件具有适时配合调整IC⑥脚电平高低的作用，确保LED灯稳定地点亮或熄灭。
