500W大功率电子变压器电路原理

500W大功率电子变压器电路原理

点击数:7394 次   录入时间:03-04 11:57:49   整理:http://www.55dianzi.com   电子电路图

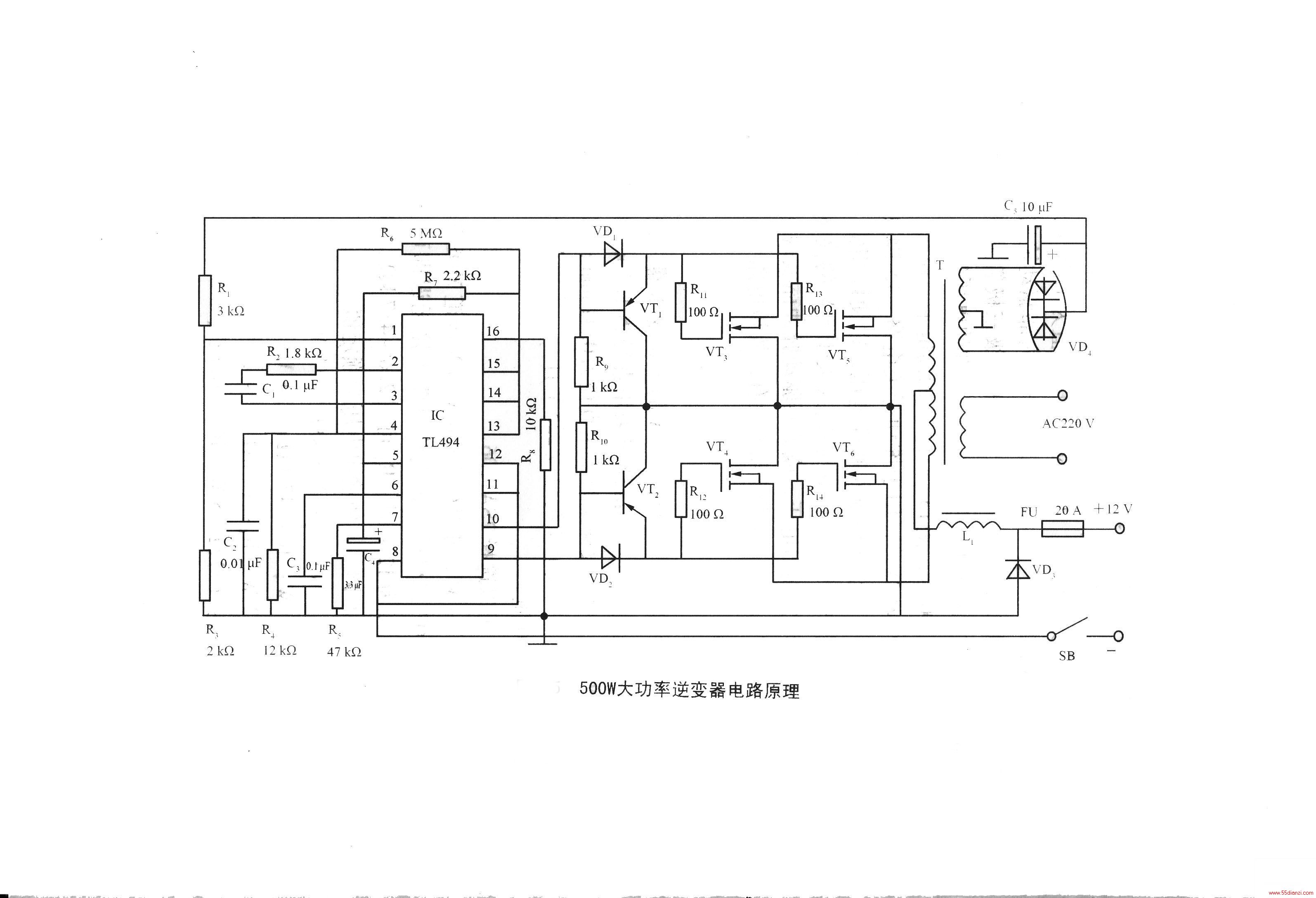

如图为500W大功率变压器电路原理。电路采用TL494为振荡器,VT1~VT6为激励级,是输出为500W的大功率逆变电路。TL494在该逆变器中的应用方法如下:1、2脚构成稳压取样、误差放大电路f逆变器次级绕组整流输出的15V直流电压作为取样电压,经R1、R3分压,使1脚在逆变器正常工作时有近4.7~5.6V的取样电压。2脚输入5V的基准电压(由14脚输出)。当输出电压降低时,1脚电压降低,误差放大器输出低电平,通过TL494内部电路使输出电压升高。

如图为500W大功率变压器电路原理。电路采用TL494为振荡器,VT1~VT6为激励级,是输出为500W的大功率逆变电路。TL494在该逆变器中的应用方法如下:1、2脚构成稳压取样、误差放大电路f逆变器次级绕组整流输出的15V直流电压作为取样电压,经R1、R3分压,使1脚在逆变器正常工作时有近4.7~5.6V的取样电压。2脚输入5V的基准电压(由14脚输出)。当输出电压降低时,1脚电压降低,误差放大器输出低电平,通过TL494内部电路使输出电压升高。
