此机电源板主要有3大块，1.PFC线路。2、电源反激部分。3、LED背光反激部分。
维修中经常有如下几个问题：

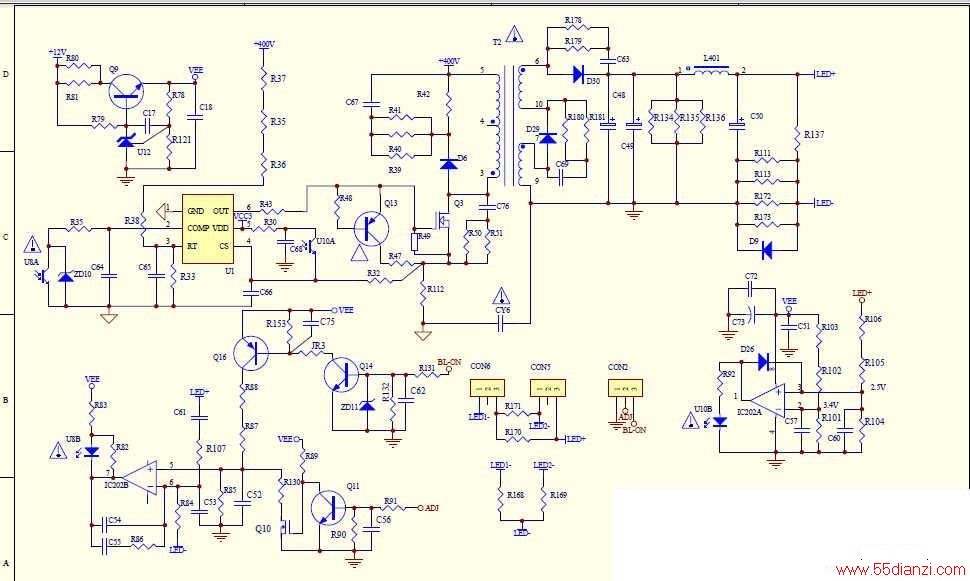

1、屏不亮，但按键板的指示灯亮着，遥控后指示灯会转成工作状态，这时候可能是背光反激部分线路的问题，首先确定端子那ON\OFF与ADJ处是否有电压，ON\OFF正常工作电压为3.3V—5.0V，ADJ正常电压为3.3V-5.0Vp-p，如果两项都无电压或只有一项无电压，那考虑主板问题，有电压说明背光反激电路问题，排查以下这块电路：
主要检测Q13这两个MOS和周围的电阻的问题，另外检查一下LED输出整流那两个二极管D29，D30及ICU14周围一些元件，U1供电脚为PIN5，正常电压为17.5V，如果没有就要检查供电线路，如果有，就得测试一下第5脚是否有输出波形，4脚是否有电压，如果没有输出，那可能是IC本身坏了。如果均有电压，则检测下面一部分：

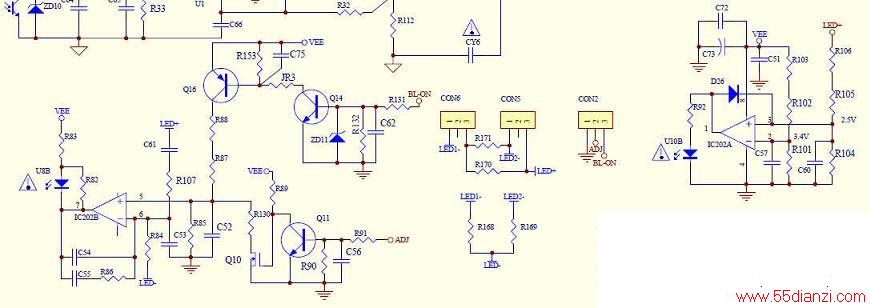

首先检测一下U14的PIN8的电压是否为5V，PIN8为供电引脚，没有可能是U12坏了，有电压，则可能是U14坏了。

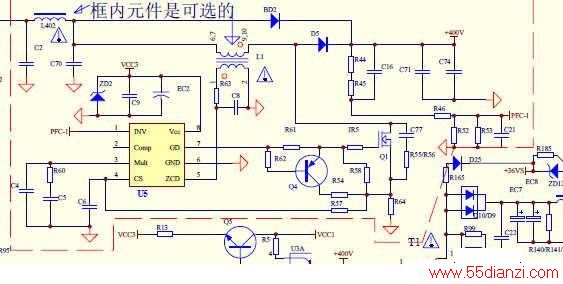

另外还得检测一下PFC电压是否正常，正常值为380V-395V，如果低于此值，那先要把PFC电路给修好。

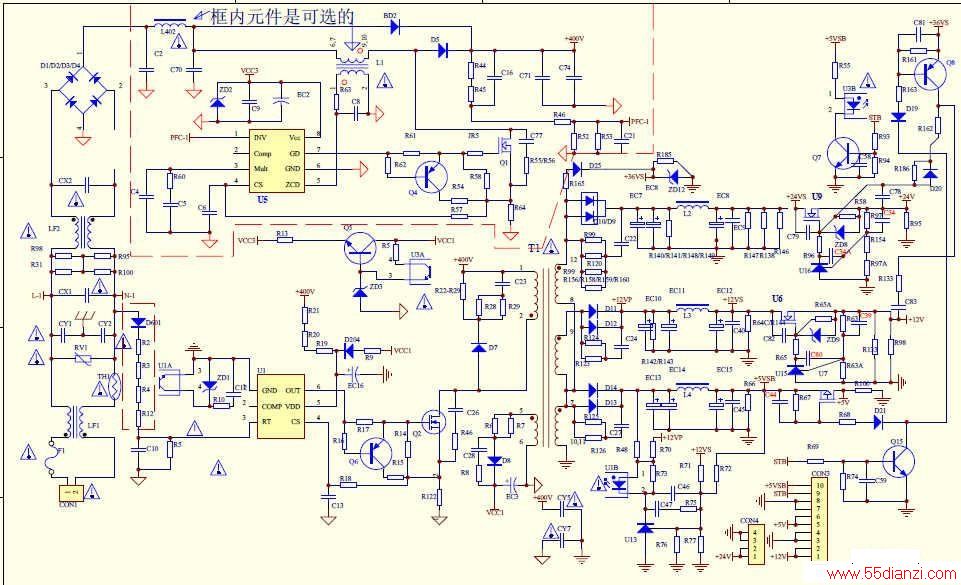

2.按键指示灯不亮，那应该输出5V、12V、22V都无输出，这时候应考虑电源部分反激线路的问题，如下原理图：
考虑U2与Q2(MOS管)以及周围电阻（阻值小）保险丝F1，桥堆等问题点。
