电流-电压转换电路图
点击数:7992 次 录入时间:03-04 11:38:04 整理:http://www.55dianzi.com 电子电路图

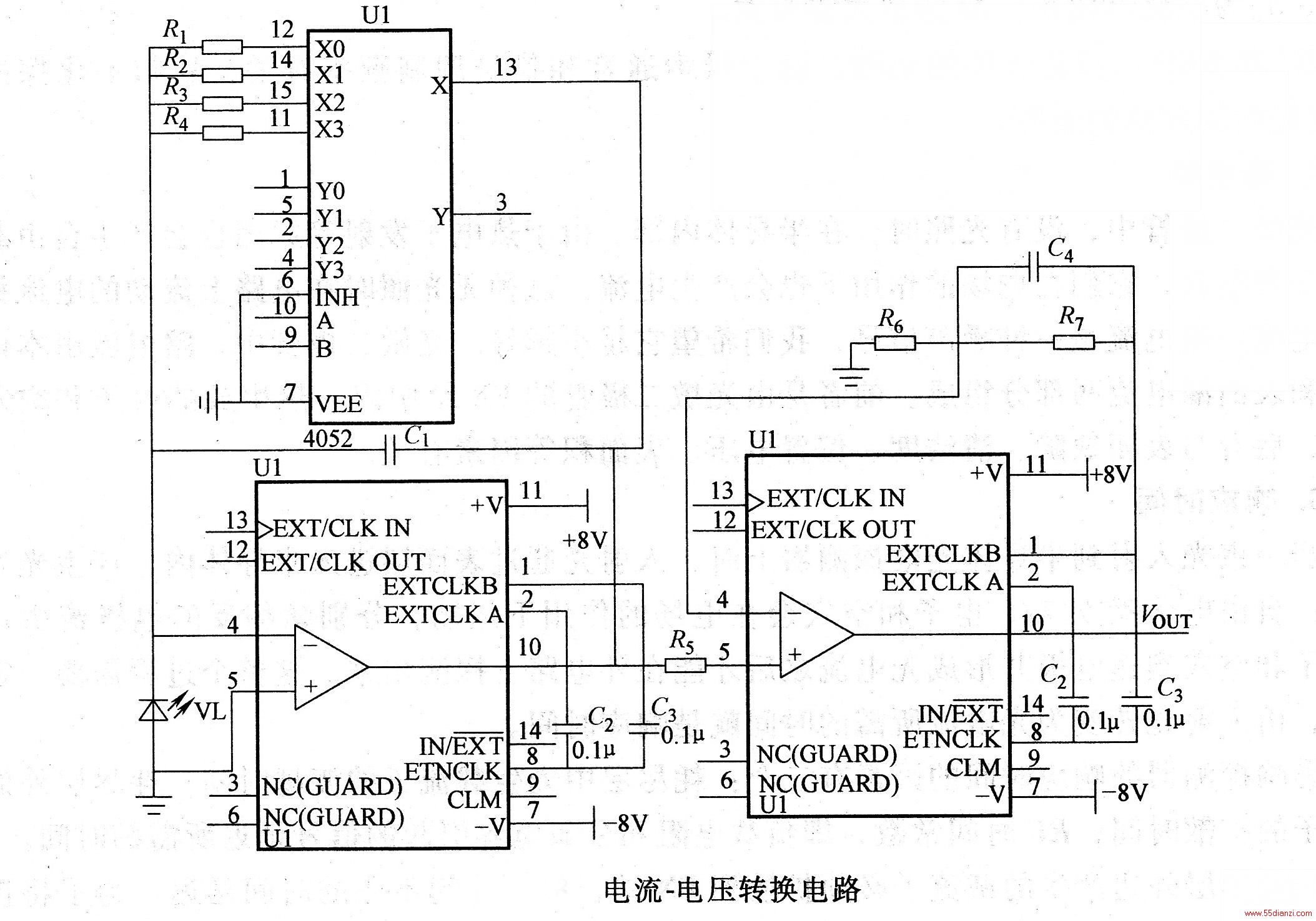

如图为电流-电压转换电路图。要改变负反馈电阻的值来选择合适的放大倍数,然后在软件中除以通道系数而恢复到原来的值。根据实际信号范围,C2、C3为记忆电容,宜采用漏电流小的聚酯薄膜电容,大小为0.1uF,电路中的电阻均选用经过筛选的金属膜电阻。为了消除由于电源中的50Hz工频纹波及其高次谐波带来的模拟电路输出的纹波,在放大器的输出都加上了RC低通滤波器。
