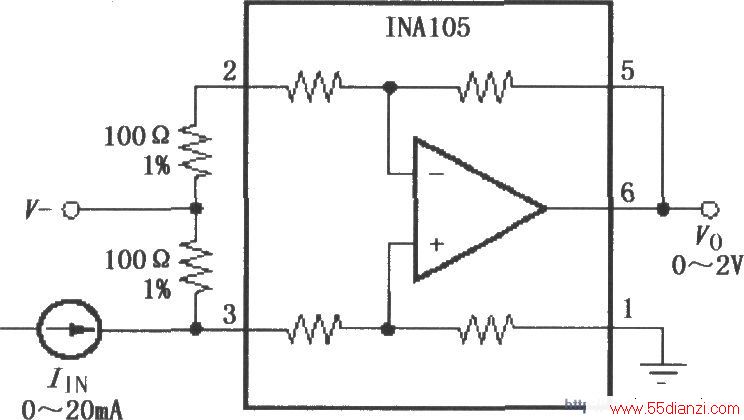

如图所示为将0～20mA电流接收转换为0～2V电压输出的电路。输入电流0～20mA，在100Ω电阻上形成0～2V电压，即V3-V2=0～2V，因而输出电压V0=V3-V2=0～2V。由于采用电阻将输入电流转换成电压，因此要求电阻精度要高，一般取1％精度即可。
