双电源供电电路

双电源供电电路

点击数：7889 次录入时间：03-04 11:39:06 整理：http://www.55dianzi.com 电子电路图

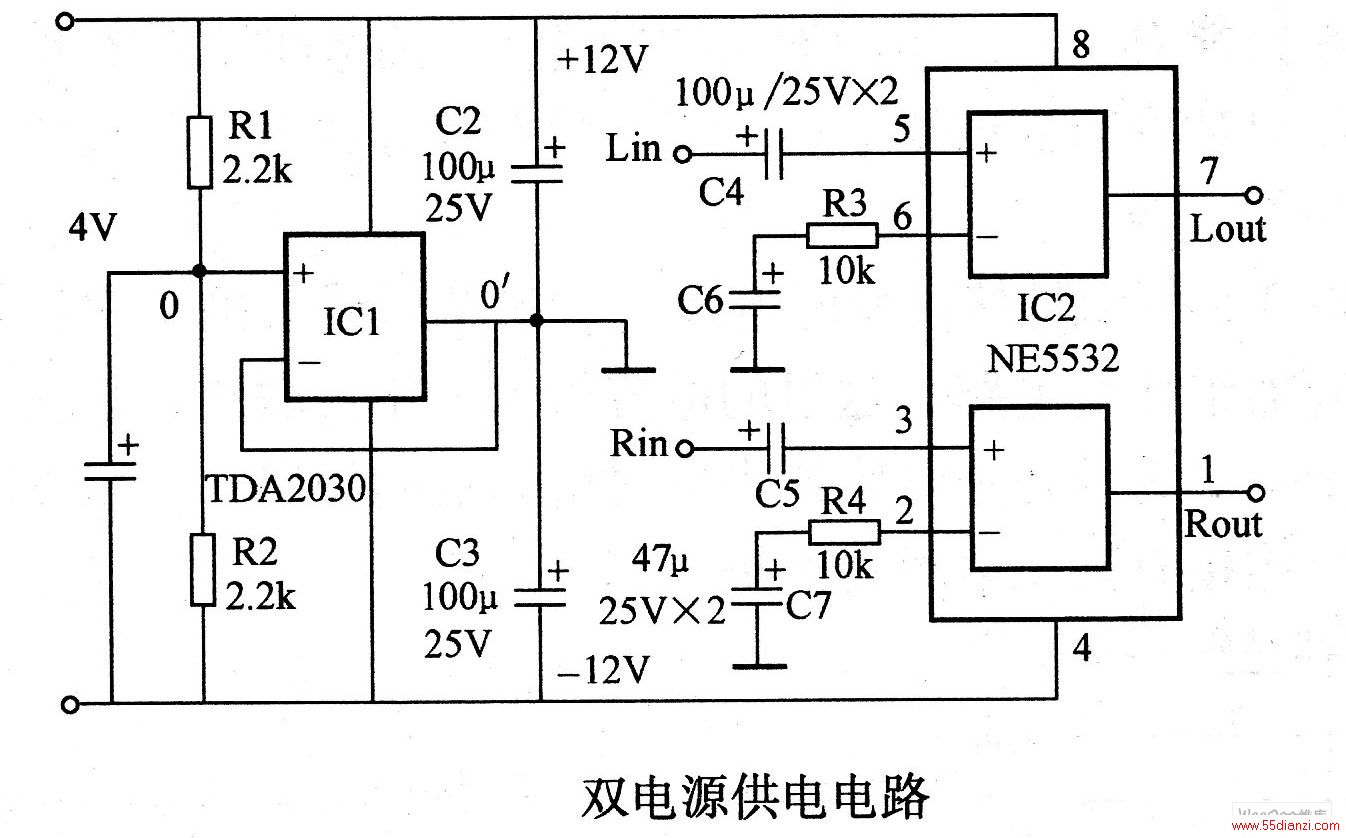

功率放大电路中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。业余制作时，会碰到手头无双电源的情况，这就给制作带来困难。本电路利用TDA2030将单电源转换为双电源给前置放大器NE5532供电，如图所示。

功率放大电路中的前置放大器，一般都采用双电源供电，即对称的正负电源供电。业余制作时，会碰到手头无双电源的情况，这就给制作带来困难。本电路利用TDA2030将单电源转换为双电源给前置放大器NE5532供电，如图所示。
