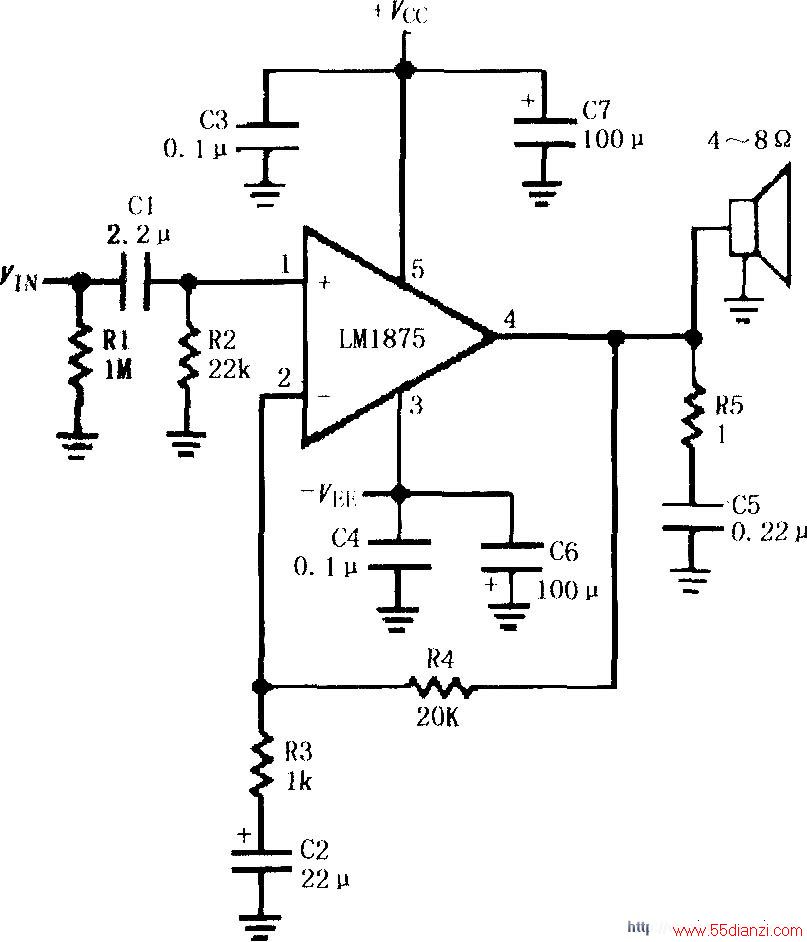

如图所示为LM1875的双电源供电音频功率放大电路。输入信号VIN经过C1耦合到LM1875的1脚,功率放大后从4脚输出加到扬声器。R5、C5串联接在输出端用以抑制高频噪声。正电源 VCC、负电源-VEE分别接在5脚和3脚,并且采用100μF电解电容与0.1μF小电容并联作为电源去耦滤波,其中0.1μF小电容主要滤除高频噪声。
