笔记本电脑的高效三倍输出供应电路

笔记本电脑的高效三倍输出供应电路

点击数：7610 次录入时间：03-04 11:48:48 整理：http://www.55dianzi.com 电子电路图

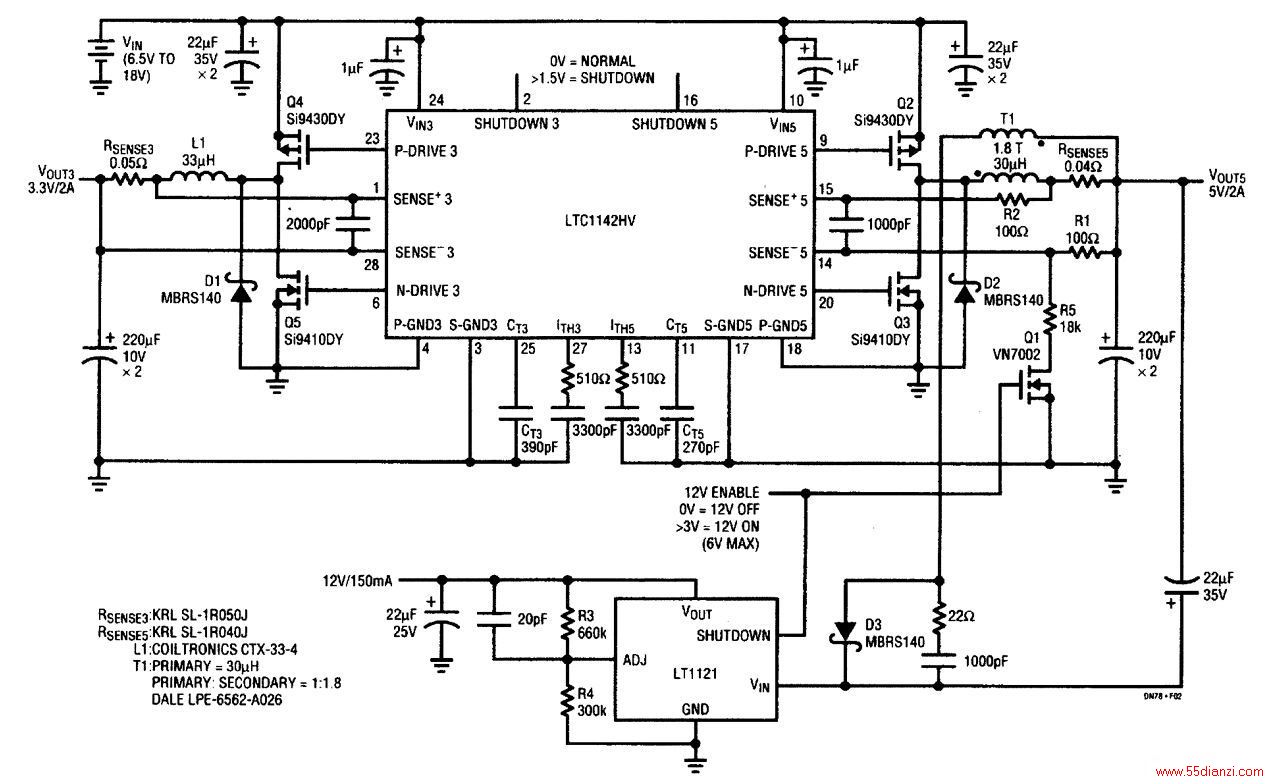

该电路用来提供3.3伏，5伏和12伏的输出电压。这三个输出的电流能力都是2安（最高是2.5安）。逻辑控制的12伏输出可提供150毫安（最高是100毫安），这对闪存储器应用来说是最理想的。如图所示的3伏和5伏的工作效率都超过了90%。

该电路用来提供3.3伏，5伏和12伏的输出电压。这三个输出的电流能力都是2安（最高是2.5安）。逻辑控制的12伏输出可提供150毫安（最高是100毫安），这对闪存储器应用来说是最理想的。如图所示的3伏和5伏的工作效率都超过了90%。
