电池充电器电路

电池充电器电路

点击数：7100 次录入时间：03-04 11:38:04 整理：http://www.55dianzi.com 电子电路图

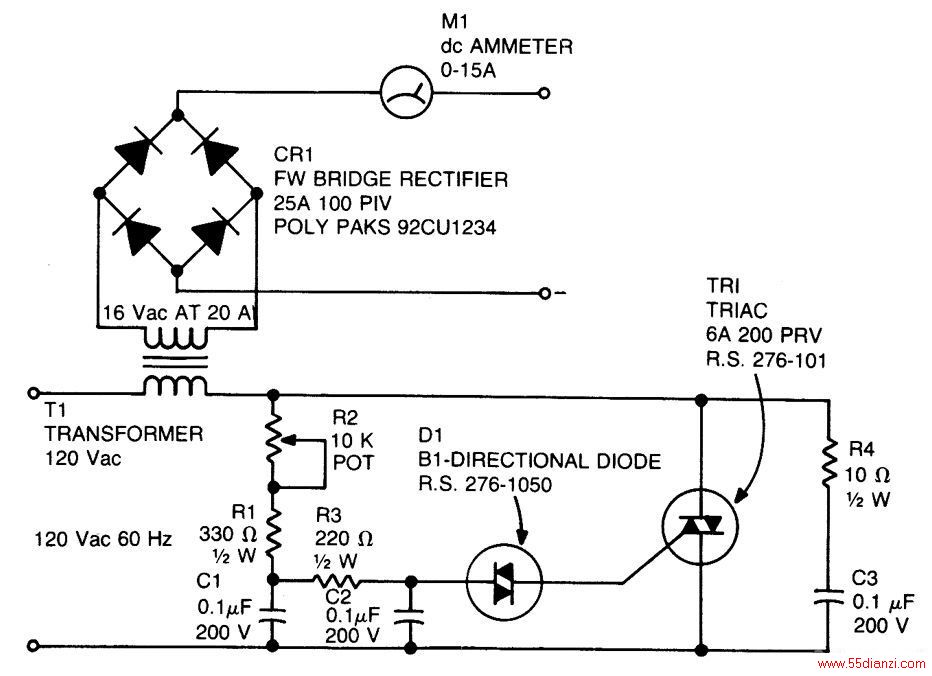

在门电路中，利用一个双向开关二极管产生的阀值可以打开三端双向可控硅开关元件。C3和R4提供暂态抑制网络。R1，R2，R3，C1和C2为提供给电门的信号提供相位移网络。当R2完全旋转时，R1用来限制最大充电电流。

在门电路中，利用一个双向开关二极管产生的阀值可以打开三端双向可控硅开关元件。C3和R4提供暂态抑制网络。R1，R2，R3，C1和C2为提供给电门的信号提供相位移网络。当R2完全旋转时，R1用来限制最大充电电流。
