采用3000W全桥组件构成的大功率电池充电电源电路

采用3000W全桥组件构成的大功率电池充电电源电路

点击数:7365 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   稳压-电源电路

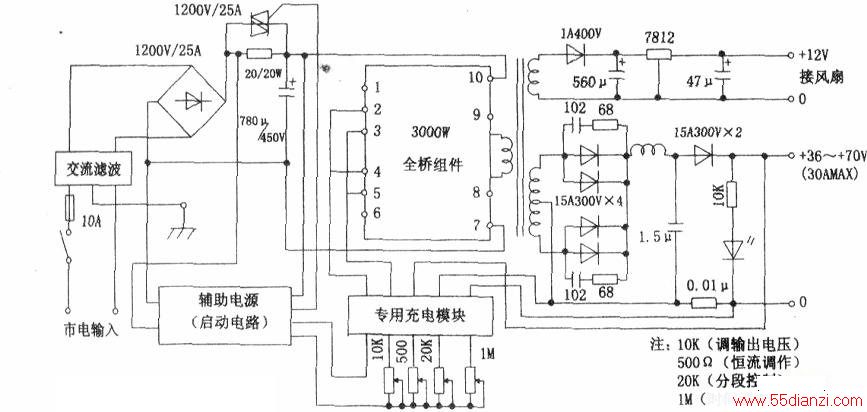

  下图是一个大功率电池组充电电路,其原理是通过充电专用控制推动模块控制、驱动全桥场效应模块组件作大功率D类放大,通过优质高频大磁环变压器降压为所需的电压、电流,从而给大容量电池组充电,其控制形式为恒压(限压、电压可调)、恒流(可调、充满时自动减流),还可根据需要设计为分段充电(按时间或充电电流值),充满自停或变为滑流等。

采用3000W全桥组件构成的大功率电池充电电源电路
