新增12V输出到5V降压稳压器
点击数：7234 次 录入时间：03-04 11:48:48 整理：http://www.55dianzi.com 电子电路图

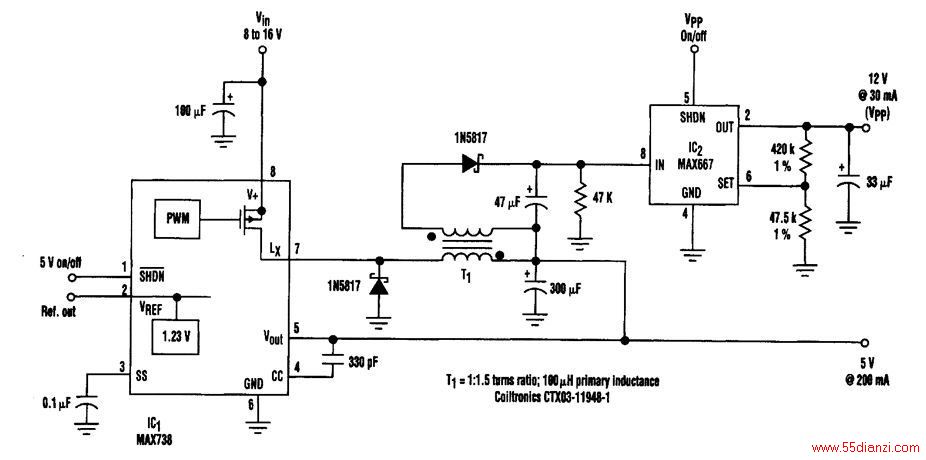

通过加入绕组到反激式降压稳压器开关转换器（见图），这实际上就是一个具有200mA输出能力的5V电源，就能产生12V（VPP）输出。在主要电感器上的反激式绕阻（形成变压器T1）使得一个附加的低压差线性稳压器（IC2）能够产生12V的输出电压，这个电压是EEPROM编程所需的。需要的输入电压从8到16V。
