5V不间断电源电路

点击数：7440 次录入时间：03-04 11:41:32 整理：http://www.55dianzi.com 电子电路图

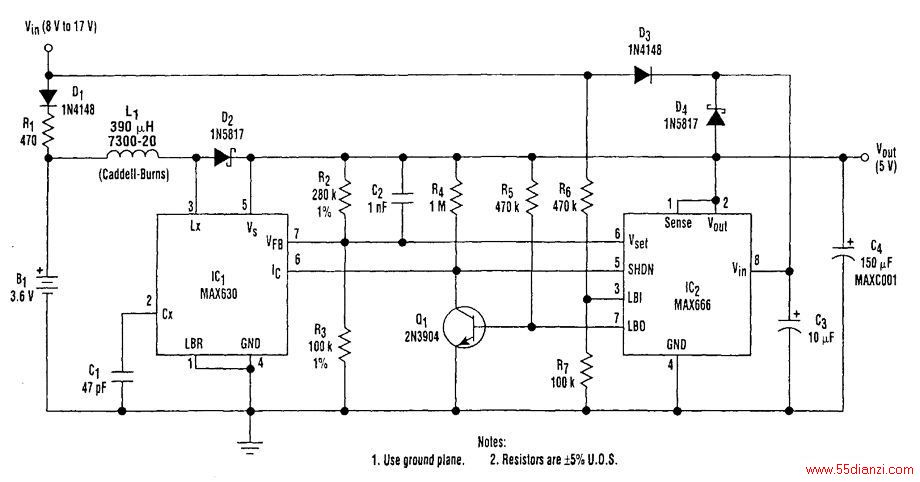

一个9V的墙式适配器提供VIN。IC2包含一个低电压检测电路，它能通过R6和R7感应VIN。这个检测器输出（引脚7）驱动一个逆变器（Q1），它将驱动IC1的IC和IC2的SHDN的关断输入。这些输入有相反的极性活跃的水平。常见的反馈电阻R2和R3能使这两个调压器感应输出电压VOUT。
