差动放大器电路图

点击数：7184 次录入时间：03-04 11:50:11 整理：http://www.55dianzi.com 电子电路图

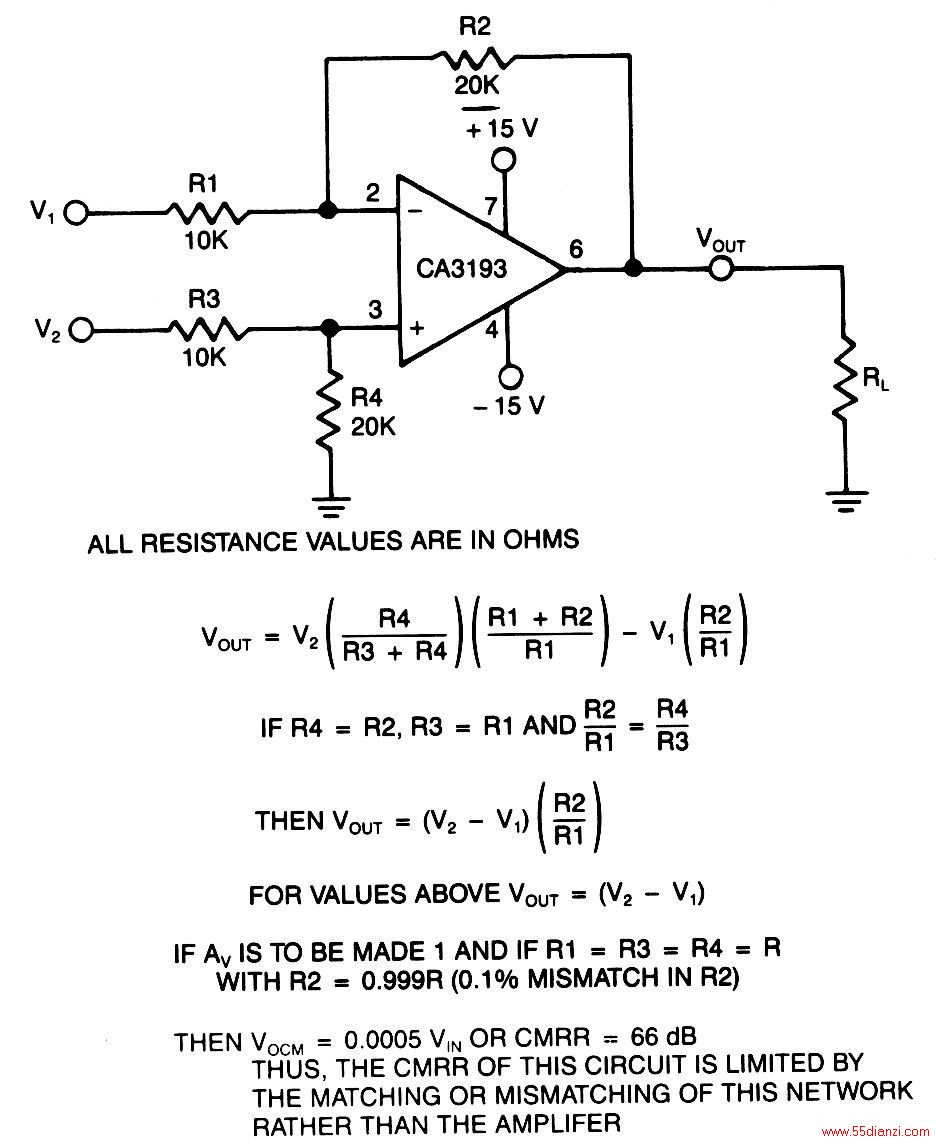

该差分放大器采用CA3193 BiMOS运算放大器。当为低电阻信号源时，该经典差分输入到信号端输出转换器保持CMRR水平，R1=R3+R4。
