400MHz差动放大器(OPA660、BUF601)

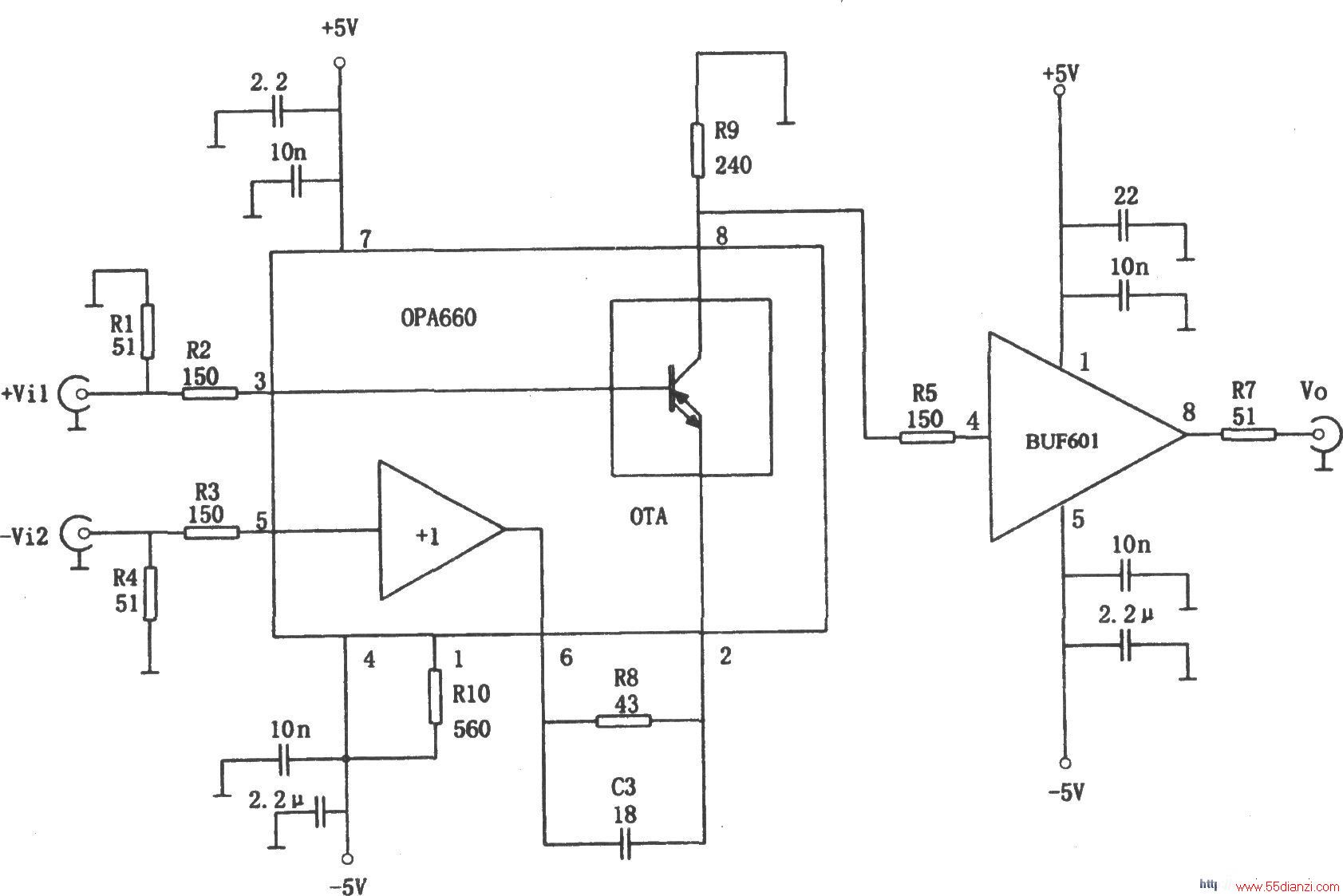

如图所示为400MHz宽带差动放大电路。该电路由两部分组成：由集成芯片OPA660组成的输入宽带差动放大和由BUF601组成的高速缓冲放 大电路。该电路的电压放大倍数为：Av=R9／(R8 1／gm)，式中gm为OPA660的跨导放大器OTA的跨导。因图中的电阻R10=560Ω，故OPA660的静态电流约为10mA，此时的跨导为gm=82mA／V。
