用两个运算放大器构成的差动放大电路

　　下图是用两个运算放大器构成的差动输入的放大电路。上侧的运放构成反相放大电路。

　　Vol=-(R3/Rl)Vl.Vo=-(R5/R4)Vol-(R5/R6)V2=-(R3/R1)·(R5/R4)Vl-(R5/R6)V2。当Rl=R6.R3=R4=R5时Vo=R5/R6)(Vl-V2)。两个反相放大电路都把同相输入端经电阻接地，以地电位为基准，所以输入电阻选择大一些，可以降低增益以适应大的输入电压。在高电压输入的场合，运放的输出电压可能会出现饱和，为此可以通过改变负反馈电阻和输入串联电阻的阻值来减小放大器的增益。

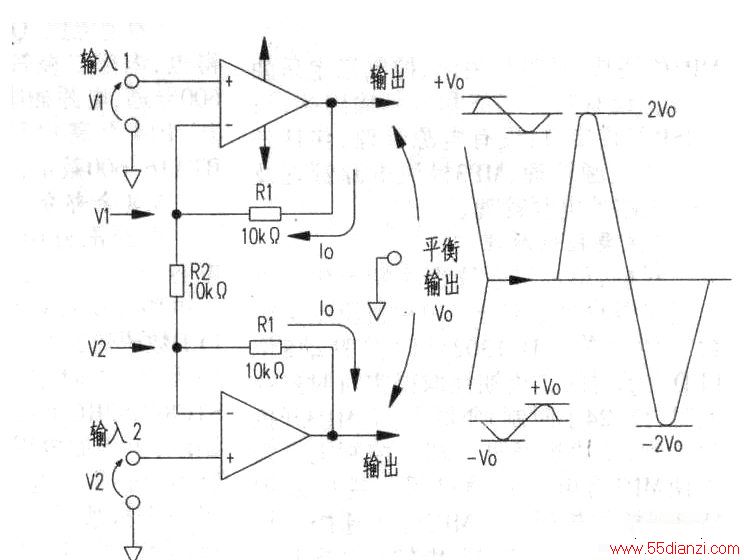

　　下图是用两个运放组成的输入输出端都是差动的放大电路。上侧和下侧的放大器都是同相放大电路，输出端构成差动输出。在下图的电路中，Io=(V1-V2)/R2，Vo1=Vl+IoRl=Vl+(Rl/R2)(Vl-V2)，V02=V2-IoRl=V2-(Rl/R2)(Vl-V2)，Vo=Vol-V02=(Vl-V2)(1+2Rl/R2)，输出电压Vo与输入端两个电压的差（Vl-V2)成正比，放大电路的增益仅由电阻R2的值来决定。

　　如果用一个半可变电阻作为R2的话，可改变输出电平（放大器的增益）。

　　由于该放大电路是以差动方式输出的，所以具有输出电压比电源电压高的优点。也就是说，当电源电压为±15V，运放最大输出电压为±13时，下图放大电路可以±26V（52Vp-p）的电压输出。

　　这两个放大电路的电源电压均为±15V，消耗电流不超过l0mA。运算放大器均选用11公司的TL072（双运放）。
