中断光束的脉冲发生器电路
点击数：7227 次 录入时间：03-04 11:43:57 整理：http://www.55dianzi.com 振荡器-波形-信号电路

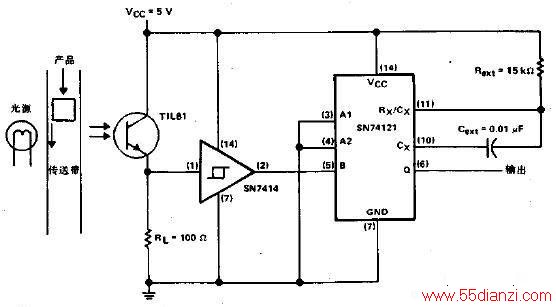

如下图所示，该电路当传送带上的物体挡住光线时便输出一个脉冲。光源使光电晶体管保持导通。这将在施密特反相器上产生一个高逻辑电平电压，并在单稳电路的脚5上产生一个与TIL兼容的低逻辑电平。当物体挡住光线时，TIL81便关断施密特反相器，以触发单稳电路。
