555经济型荧光显示灯丝电压源电路图

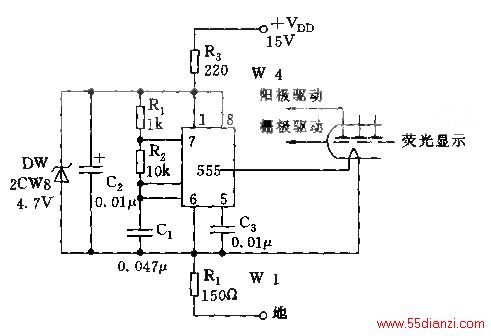

如图所示，555和R1、R2、C1等组成无稳态谐振荡器，振荡频率f=1.44/（R1+2R2）C1约在4KHZ左右。灯丝的直流偏压为VDD·R4/（R3+R4）≈6V。大多数计算器的荧火字码管的灯丝，需加一个6V直流和VP-P电压约为4V的几KHZ的交流电压，本电路可满足这一条件。
