555感性开关式电源电路图

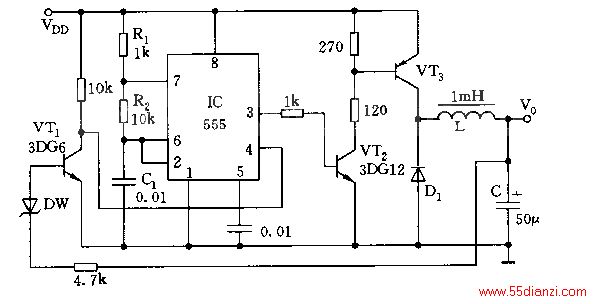

如图所示，555和R1、R2、C1组成无稳态多谐振荡器，振荡频率约在10KHZ，占空比接近50%。VT2、VT3作为扩大电流用的开关管使用。当振荡方波为高电平时，VT2、VT3导通，向LC放电；为低电平时，L中的储能通过续流二极管回路向负载供电。当过压时，DW击穿，VT1饱和导通，C极呈低电平（<0.7V),使555复位、停振，起稳压和动态平衡作用。
