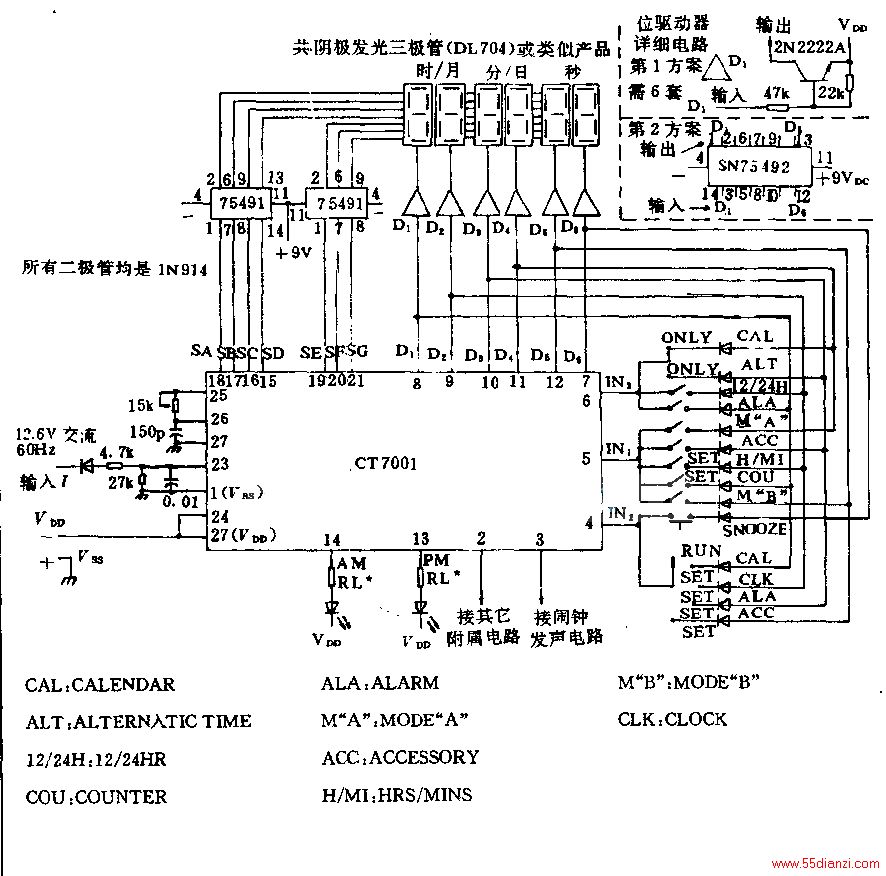

日历时钟电路图
点击数:7677 次 录入时间:03-04 11:57:49 整理:http://www.55dianzi.com 电子电路图
仙童公司生产的FCM CT7001 时钟芯片,可以使6位的7段发光二极管显示12h或24h的时间,而且还有28/30/31日历和闹钟功能。SN74591驱动器芯片的(3)、(5)、(10)和(12)通过一个150Ω的电阻连接到(11)。RL一般取2.7KΩ,它把发光二极管的电流限制在5mA以下。
