逻辑状态探头电路图

逻辑状态探头电路图

点击数:7999 次   录入时间:03-04 11:59:32   整理:http://www.55dianzi.com   电子电路图

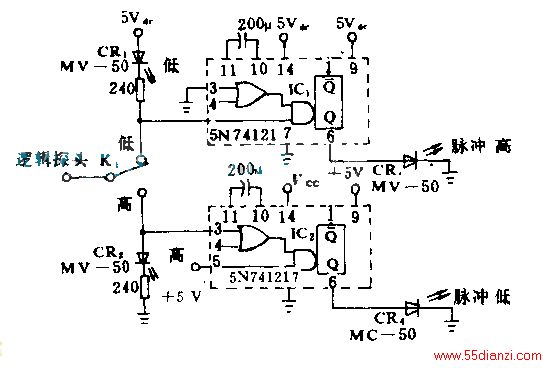

本电路用于重复频率很低,又有很窄的单脉冲这种应用场合,比如计算机的接口和逻辑控制系统中的信号。单稳电路把窄至50ns的脉冲加以延长,因而发光二极管的明暗清晰可辩。如果被测电路 的稳态是低电平,而且K1,拨在“低”的位置,则CR1发光。如果拨在“高”的位置,且电路稳态是高电平,则CR2发光。其它两个发光二极管发光表示在稳态信号中,还还将有夹进了脉冲。

本电路用于重复频率很低,又有很窄的单脉冲这种应用场合,比如计算机的接口和逻辑控制系统中的信号。单稳电路把窄至50ns的脉冲加以延长,因而发光二极管的明暗清晰可辩。如果被测电路 的稳态是低电平,而且K1,拨在“低”的位置,则CR1发光。如果拨在“高”的位置,且电路稳态是高电平,则CR2发光。其它两个发光二极管发光表示在稳态信号中,还还将有夹进了脉冲。
