RTL／TTL探头电路图
点击数：7903 次 录入时间：03-04 11:40:29 整理：http://www.55dianzi.com 电子电路图

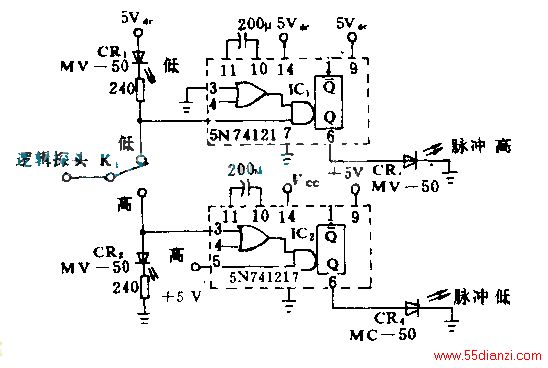

\"静态\"LED指示探头沿江端的逻辑电平，“动态”LED发光表明探头测试端出现了一个正脉冲或“1”脉冲。即使脉冲出现时间很短暂，但由于本电路把脉冲宽度接长到约50ns，因而仍可看出LED发光，脉冲扩展器要求输入脉冲起码是100ns，4V。1N4001二极管用来预防电源线接反而造成电路损坏。
