同极性驱动电路图

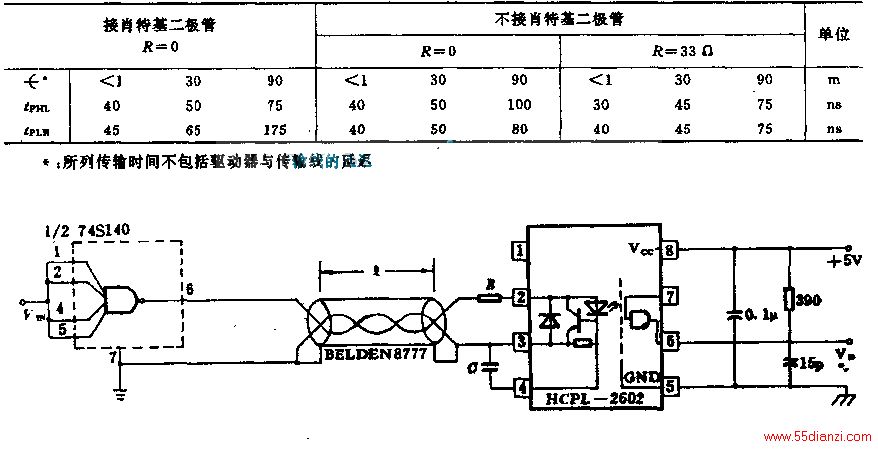

74S140同极性驱动器，通过屏蔽线、双绞线或同轴电缆，以很高的数据传输速度，把数据传送给HCPL-2602光耦全接收器。有源端接收器所造成的反射作用不会影响性能。接上电容C和串联电阻R，可以使数据传输速度达到可能的最高速度。C应当尽可能大，不必防止在输入信号负偏期间接收器的稳压管关断。如果设法使tPHL=tPLH，就可以达到最高的数据传输速度。
