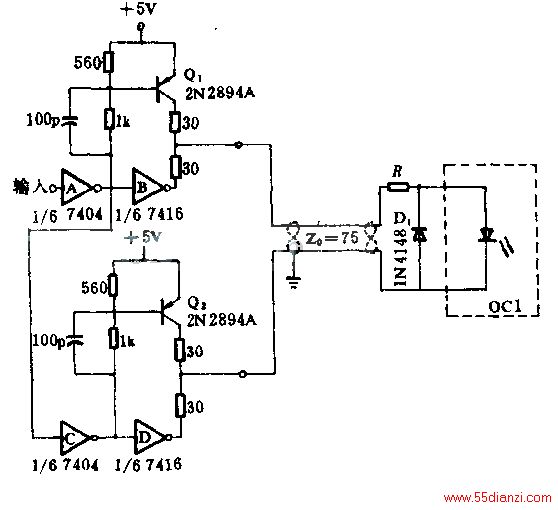

用于驱动发光二极管的驱动电路图

本电路将单端输入信号转换成平衡的差动驱动信号，然后馈送到75Ω的传输线上，传输线另一端所接的发光二极用作光耦合接收器的输入。反相器A将逻辑l输入变换成逻辑0，使Q1导通，使B输出为1；Q2截止，D输出为0。所以，逻辑l轴入意味着Q2向传输线和发光二极管借出电流，然后由门D的输出端吸收这个电流。反之。Q2向传输线借出电流，B吸收电流，D1导爱，并使光耦合接收器OC1的发光二极管截止。
