光电耦合器单刀双掷开关电路图

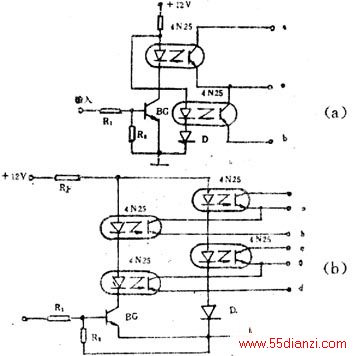

图中（a）为单刀双掷开关电路，其中外接二极管D的作用，是保证输入正脉冲信号时“od”组接通，“ob”组关断。图中（b）为双刀双掷开关电路，无输入信号时，BG截止，“ob”与“od”组断开，“oa”与“oc”组接通；BG导通（即有信号输入时），“ob”与“od”组接通，而“oa”与“oc”组断开。它们适于自动控制和遥控设备中使用。
