金卤灯电子镇流器恒功率控制电路图

金卤灯电子镇流器恒功率控制电路图

点击数:7775 次   录入时间:03-04 11:43:36   整理:http://www.55dianzi.com   电子电路图

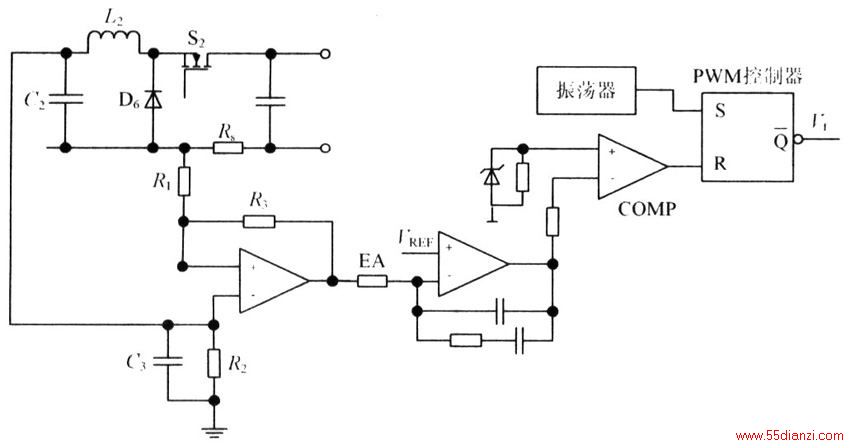

该电路可以将系统的功率因数λ提高到0.99以上,有效地抑制输入电源电流iin的波形失真,达到GB15144所要求的低于L级畸变指数,确保HID灯管的电流波峰系数小于1.7。在Buck电路输入端串联接入检测电阻Rs,然后通过电阻R1进行滤波,得到平均电压信号,从L2端检测到灯的电压信号,二者经过EA放大电压信号,得到的输出电压作为反馈信号经过比较强输入到PWM控制器,PWM控制器根据输入的反馈电压信号输出一个控制信号Vf来控制Buck电路的开关S2的占空比。适当地选择R1,R2,R3,就可以很好地控制输出功率Po。
