单极性步进电机驱动电路图
点击数：7222 次 录入时间：03-04 11:40:50 整理：http://www.55dianzi.com 电气控制图

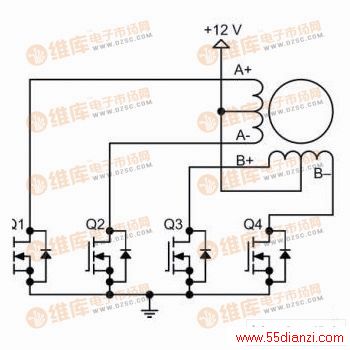

单极性驱动电路使用四颗晶体管来驱动步进电机的两组相位，电机结构则如图1所示包含两组带有中间抽头的线圈，整个电机共有六条线与外界连接。这类电机有时又称为四相电机，但这种称呼容易令人混淆又不正确，因为它其实只有两个相位，精确的说法应是双相位六线式步进电机。六线式步进电机虽又称为单极性步进电机，实际上却能同时使用单极性或双极性驱动电路.
