低电压下继电器能吸合的驱动电路

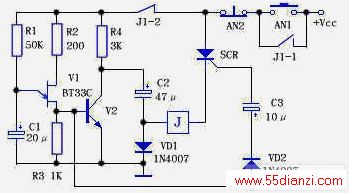

如图为低电压下继电器能吸合的驱动电路。V1为单结晶体管BT33C，它与R1、R2、R3和C1组成一个张弛式振荡器，SCR为单向可控硅，按下启动按钮AN1后，电路通电，因为SCR无触发电压，所以不导通，继电器J不动作，电源通过R4和VD1给电容C2迅速充电至接近电源电压（Vcc-VD1压降）。同时，电源经R1给电容C1充电。数秒后，C1上电压充到V1的触发电压，C1立即通过V1放电，在R3上形成一个正脉冲，该脉冲一路加到V2基极，使V2迅速饱和导通，V2集电极也即电容C2正极近于接地。由于此时C2上充有上正下负的正极性电压，所以C2负极也即J线圈一端呈负电位。R3上的正脉冲另一路经VD2、C3去触发可控硅导通，SCR阴极也即J线圈另一端接近电源电压。这时，J线圈实际上承受约两倍的电源电压，所以J1－1闭合，松开AN1后，J1－1自保。J1－2将V1、V2供电切断，继电器在接近电源电压下工作。图中，AN2为停止按钮，按下AN2，J失电释放，J1－1断开，整个控制电路失电。
