一、设计综述
区检综合楼机房工程的建设包括多项系统工程，如装修工程、电脑网络系统、电话语音系统、供电及不间断电源系统、闭路电视监控及防盗报警系统、门禁系统、机房精密空调系统、机房防雷及接地系统、消防报警系统等。各系统的正常运行及协调配合有赖于在方案设计时进行综合考虑。
我公司集以往多个机房工程的建设经验，深知机房工程的重要性及复杂性，在设计中系统全面地考虑机房工程的各个子系统，力争将一个功能齐全、设施完善的现代化中心机房奉献给区检综合楼智能化系统建设，以保证系统的正常运行。
二、总体布局设计
1、大厦智能管理中心机房

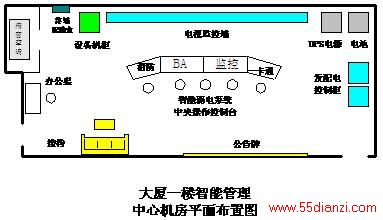

大厦智能管理中心机房位于大厦一楼，面积约60平方米，集中了大厦的BA、保安监控、一卡通及消防报警各系统的中央设备，各系统的共同特点均为对大厦进行全方位的监控，因此机房布局应以监控类型的功能为设计基调。设计电视墙一面，安装保安监控用的监视器、BA系统的动态仿真显示屏、一卡通系统的管理状态显示屏，同时，消防报警模拟显示器也可安装其上，使各种信息能直观清晰地显现在操作者眼前，一目了然便于监控操纵。机房须考虑精密空调、发配电控制、UPS电源及各系统设备放置场所。平面布置示意图如下图所示。
2、计算机中心机房
计算机中心机房位于大厦十楼，面积约100平方米，为大厦网络系统设备的集中放置场所，集中了小型机、服务器、交换机等网络核心设备，该机房布局设计特点应偏重于机房环境的高质量要求、屏蔽干扰措施的采用以及做为网络中心的网络配电系统的全面考虑。因此，机房设计应按（国家电子计算机房设计规范）所规定的标准，全面考虑机房装修、防屏蔽措施、精密空调、机房配电、防火消防等工程实施措施，为网络系统的安全稳定运行提供一个良好的运行环境。

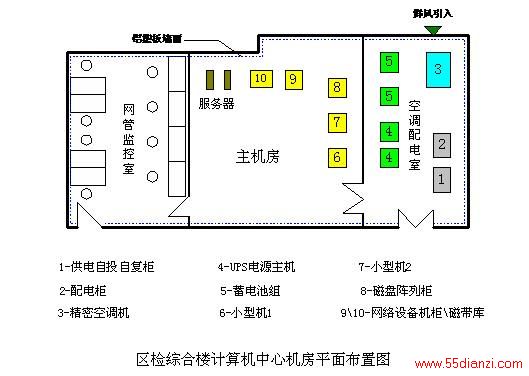

设计计算机机房为三个组成部分，即：主机房、空调配电室及网管监控室。各房间采用12mm玻璃隔断，全部铺设静电地板，采用轻钢龙骨铝塑板做墙面、全封闭结构形成良好的屏蔽效果，将整个机房做为一个完整的防火区体系进行消防设计，采用气体灭火系统保证机房设备不受影响。机房平面布置图如下图所示。
3、通信中心机房

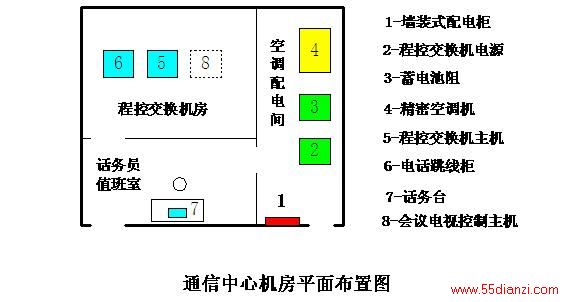

通信中心机房位于大厦十楼，面积约50平方米。主要考虑对程控交换机主机及会议电视控制主机的放置要求。布局设计根据使用功能划分为：机房设备间、空调配电室及话务员值班室。采用与计算机中心机房相同的系统设计。
三、机房装修及照明工程
区检综合楼机房为位于一楼的大厦BA、监控、一卡通及消防报警中心机房，位于十楼的计算机中心机房及通信中心机房。考察大厦周围的建筑环境认为机房位置选择基本符合机房建设设计规范的要求。各中心机房的装修按A级机房标准进行设计，即考虑全方位的防火材料选用，禁止使用可燃性装修材料。
1、机房装修
机房墙面——为保证机房设备有一个良好的防电磁干扰的运行环境，机房装修考虑采用铝塑板做墙面材料，此外，为考虑消防要求采用轻钢龙骨衬石棉板的墙面装饰形式。
天花——采用轻钢龙骨多孔铝合金扣板
吊顶，规格为600×600mm，厚度为0.8mm，品牌为龙牌，机房部吊顶上空密封并刷防尘漆处理，为机房空调提供回风通道。防静电地板——选用上海生产的优质汇丽牌全钢防静电地板，架空30cm高度，为电缆走线及空调送风提供通道，并适当配置多孔空调送风地板。
隔断——采用12mm白玻璃隔断，墙基内用角钢支架包九厘夹板，面扣3mm铝塑板，大幅白玻璃设加强筋，以满足气体消防的承压要求。
机房门——机房内玻璃墙隔断门采用12mm钢化玻璃门，配建工牌高级地弹簧。
铝合金窗——机房内有窗的选材采用90系列铝合金推拉窗。
机房可采用原木门结构，也可改为采用榉木作面的立体工艺门。
2、机房照明
1）工作照明
根据计算机机房照明设计规范及应用特点，我们设计采用600×600无眩光格栅灯具均匀布置，保证照度均匀、足够。
灯具——选用NOA300无眩光格栅灯具
采用抛物状铝隔板雾面导光灯罩，不会产生眩光
截光角60°，精确控制光线，特别适合机房或有电脑的办公室使用
舒适感特别好
镇流器——选用无启辉式高频电子镇流器，消除了启辉光闪对计算
机设备的电磁干扰
预热式起动，延长灯管寿命
不闪烁，保护视力
散热好，安全可靠
2)应急照明
直接采用最新科技产品——应急光源电器（带蓄电池）安装在格栅灯具上，当停电或火灾时给日光灯供电照明
应急照明持续90分钟，恢复供电时，电池自动再充电
产品保证使用3年
紧急疏散指示灯安装在机房各通道显眼位置，发生火灾或紧急情况时指示疏散通道方向。
四、防雷及接地系统工程
1、概述
在建筑物内，用电设备多，特别是以计算机为核心的自动化设备的绝缘水平较低，建筑物一旦被雷击中，来自雷电的电压瞬时值可达到几万伏或几十万伏，甚至更高。即使来自雷电的反击或感应电压，也会给电子设备造成严重的干扰，甚至损害设备，严重危害到人身安全。区检综合楼三个机房为计算机、BA控制设备、程控交换机设备的安装场所，对系统安全、稳定的运行有极高的要求，防雷及接地保护系统是保证各系统安全运行的重要环节。
而机房供电系统和通信系统的雷电过压防护，是保护通信线路、设备及人身安全的重要技术手段，是确保通信线路，设备正常运行不可缺少的重要手段。
2、机房防雷系统
机房防雷系统主要考虑配电系统防雷、电话系统（DDN专线、电信局电话线等）的防雷系统，采用二级防雷与三级防雷混合使用的方式。即在机房总进线柜开关前加装德国OBO V25-B电源防雷器作为二级防雷保护设施，可有效地防止雷电流的入侵，保护用电设备。OBO V25-B所采用的NPE模块在电网故障时，即使遇到地阻值高或地线不良的情况，流经防雷器的电流可使前级保险跳脱，使防雷器与电网隔离。
电话系统防雷采用德国西门子公司的专用电话防雷排及数据防雷器，在机房供电室内设专用防雷箱；数据专线和电话线接入该防雷箱，对电话系统进行全方位的保护。
对于计算机插座选用OBO CNS系列插座防雷器做三级防雷保护，以确保工作站等负载的防雷击保护效果。
3、接地系统方案
1）机房内设备接地

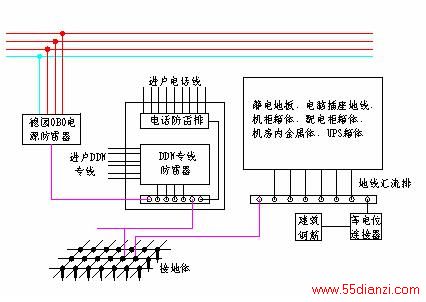

机房内接地包括机房内所有设备壳体的保护接地，静电地板、铝塑板墙面、铝扣板天花及龙骨、日光灯盘等接地，采用紫铜板沿机房静电地板之下环绕安装构成均压带系统，使各种设备的接地能够就近连接。机房各种设备接地原理示意图如下图所示。
2）共用接地网接地
接地系统在防雷和网络安全中至关重要，施工要求相当严格，防雷地必须小于10欧姆，配电系统接地必须小于4欧姆，计算机地必须小于1欧姆。电话线、电力线、数据专线等采用架空方式接入的应加装相应的防雷器。
通过对现场的考察，并结合工程实践，我公司对区检综合楼机房防雷及接地保护系统的设计建议采用“共地不共线”的解决方案，即如果分别做400V地网和计算机专用地网的话，这两个地网之间的距离一般要求在30米以上，加上每个地网本身的占地面积及考虑与建筑物防雷地网的间距，需很大的接地网安装面积。但从现场的考察得知，贵院综合楼所在地周边环境多为道路用地，而且三个机房均集中在大楼的后半边楼，接地要求比较集中。而随着时代的发展，共用地网安装敷设方式的
应用已经越来越普及。所谓共地不共线，是指如配电系统、信息系统、屏蔽系统、语音接入系统、金属门窗，防静电地板等各类需要接地的系统或器件，经过不同的线缆直接与同一地网相连接，使之与大地均属于同一等势体，这样，只要任何一个需要接地的系统或器件的电位提高，其它的也同时跟着提高而不存在电势差，从而产生不了电流，进而达到防雷保护的目的。
但共用地网必须与建筑物的建筑钢筋体采用等电位连接器相连，遇雷电侵扰时等电位连接器将保证共用地网与建筑物雷击时等电位，从而全方位地保证了建筑物内安装的设备运行安全。
3）地网施工安装
接地极的敷设施工严格按国家有关接地系统标准进行，单根垂直接地体为50×50×5镀锌角铁，长度为2.5米，埋深0.6米以下。垂直地极之间的间距一般为5米，采用40×4镀锌扁铁连接组成复合接地网，接地引下线与接地极应焊接连接，焊接处应刷沥青油防腐，地网接线应采用足够截面积的铜芯线，与地网的连接应使用铜铁过渡板。接地线应设测量断点，必要时需施放降阻剂改善地网土壤质量，降低土壤电阻率。
“共地不共线”方式要求接地电阻小于1欧姆，计算机地线和400V配电地线与地网的接入点应间隔足够的距离。
