五、网络供电系统
1、概述
机房供电系统设计应包括 普通市电供电系统、UPS不间断电源供电系统、发电机供电系统，此外，大厦专用供电系统的电源由几个机房内分别提供及接线，因此亦归纳至机房供电系统中统一介绍。供电系统主要供电范围应包括：
计算机主机及网络设备供电；
程控电话交换机设备供电；
BA中央控制系统供电；
保安监控、一卡通管理、防盗报警各系统设备；
机房精密空调机供电；
机房照明、电源插座供电；
大厦智能弱电系统专用供电。
供电采用独立配电柜进行供电管理，发电机供电可接入大厦的发电机供电线路，采用自投自复控制柜对发电机和市电进行自动切换，可保证中心机房供电的连续性，以确保所接设备的正常稳定运行。
2、设计方案
1）供电方式分析
机房供电系统分市电供电、发电机供电及UPS不间断电源供电，各种供电系统的供电方式如下所述：
市电供电系统
市电供电是指由供电局接入的外电供电系统，做为普通供电为大厦提供了一种供电来源。大厦三个机房同样须接入普通市电系统，为机房的普通用电设备及UPS电源提供供电支持。采用专用的配电柜对市电进行管理，采用单刀双掷开关为发电机接线做预留。但发电及市电的切换只能手动而且不带负载进行，宜作为单独的配电进线控制柜使用。

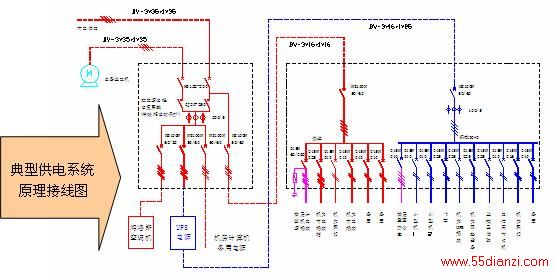

发电机供电自投自复控制系统
发电机供电回路与市电必须进行互锁联动，采用单刀双掷开关是一种方式，但须手动进行而且不能带负载操作。通过采用发配电自投自复柜通过继电器的切换，配合独立配电柜可完成发配电系统的快速切换操作及分路控制，则可保证供电系统的不间断运行。

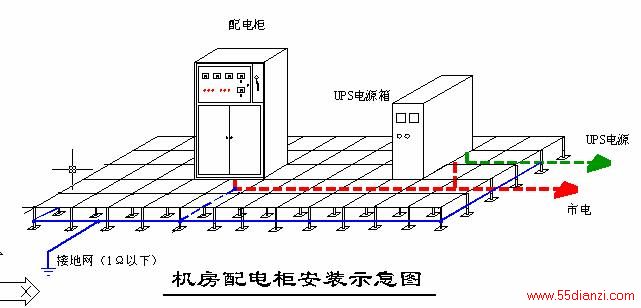

发配电自投自复控制柜安装有市电、发电自动切换继电器，市电停电时自动切换
至发电机供电系统，以保证供电系统的连续性。同时，安装控制机房精密空调机、UPS不间断电源等设备的开关，并配有电压表、电流表以及报警指示灯，能及时了解机房空调、UPS电源系统及相应市电供电回路的总用电情况。独立配电柜安装有各用电回路的分控开关，用于控制各系统的供电情况，同时为监控UPS电源回路的供电情况，安装有电压表和电流表，可随时了解USP电源系统的负载情况。此外，总进线开关接有电源防雷器，可有效地防止雷电流通过供电线路侵入的危险。总之，机房发配电控制柜做为整个网络配电系统的控制中心，能够集中有效地管理整个供电系统的正常运行。
UPS不间断电源供电系统
UPS不间断电源供电系统是采用蓄电池通过逆变的方式供电给后端负载。平时处于在线式滤波稳压工作方式，停电后起动电池组逆变供电给负载。

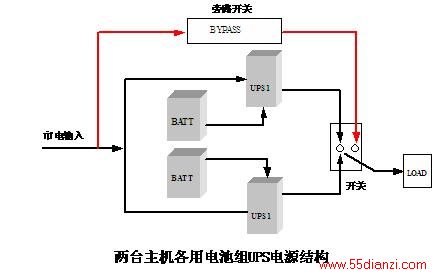

而在目前，为提高供电系统的可靠性，通常采用多台冗余并机方式，采用两台并机是最基本的形式。在区检综合楼机房工程设计的UPS电源系统选用两台美国APC公司的Silcon DP系列主机，采用各用一组电池组控制方式，将提高了系统的稳定性。不间断供电时间要求达到4小时以上，并设并机旁路开关，在主机出现故障时能够将电路不间断地转为市电供电。系统构架示意如上所示：
2）各机房供电系统设计

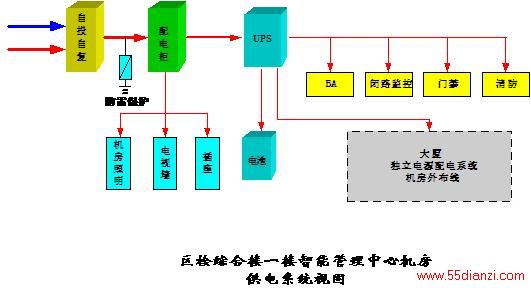

大厦智能管理中心机房供电系统
大厦智能管理中心机房安装有智能楼宇中央控制系统设备；保安监控系统控制主机、电视墙等设备；一卡通管理系统控制主机设备；消防报警控制主机设备。各系统的良好运行有赖于其核心设备供电质量的保证。因此，该机房供电系统建议采用市电、发电双路接线引入，自投自复，并辅以在线式UPS不间断电源的供电方式。核心设备全部采用UPS不间断电源供电，附属设备（如电视墙、照明用电、维护插座等）采用普通市电供电。
UPS不间断电源系统的后备电池容量选择确定，应以保证停电到发电时间及异常情况下设备运行的要求。此外须提供一路供电回路接入大厦专用供电系统，为BA、监控及一卡通系统的现场控制单元提供电源供电保障。

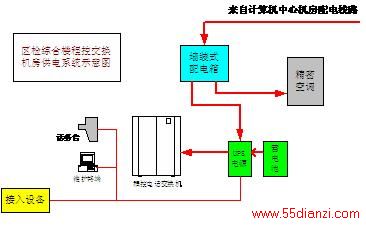

通信中心机房供电系统
程控电话交换机房供电系统相对简单。程控电话交换机设备随机配有专用的UPS不间断电源及稳压系统，为交换机设备、话务台、维护终端等提供供电支持。其它用电设备采用普通市电供电，但考虑可能发生的长时间停电的情况，必须有发电机供电线路的接入。考虑程控交换机房与计算机中心机房在同一个楼层，距离近的因素。设计从计算机中心机房敷设一条专用供电线路到程控交换机房，为程控交换机等重要设备提供具有市电停电自动切换发电机功能的供电回路，避免了在程控交换机房重复设置切换系统的麻烦，同时减少了投资。
计算机中心机房供电系统
计算机中心机房供电系统是三个机房中的重点，因其不仅肩负着计算机网络系统中心设备的供电工作，同时还须为程控电话交换机房提供具有发配电能力的供电回路，此外大厦智能弱电系统、计算机网络的配电、重要办公室等场所的UPS不间断电源供电均须由计算机中心机房供电系统提供。因此，计算机中心机房供电系统的设计须全面考虑各供电回路及负载的情况，以确保所供电系统的安全稳定的运行。
计算机中心机房供电
