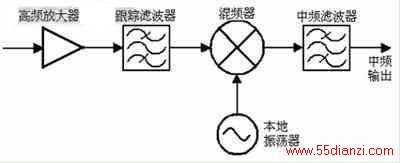

2调谐器基本工作原理 电路最简单的调谐器是单转换中频输出调谐器。其基本组成包括混频器、振荡器、锁相环(MOPLL)和高频放大器等。高频放大器具有自动增益控制（AGC）功能，跟踪滤波器是一个中心频率可调的带通滤波器。中频滤波器是一个具有特殊传输特性的带通滤波器，一般为声表面波滤波器(SAWF)。单转换中频输出调谐器电路架构如图一所示：
射频电视信号进入调谐器的高频放大器进行放大，其增益由AGC电路自动控制，再由跟踪滤波器将镜像信号去除，利用混频器和本地振荡器混出中频信号，最后经由中频滤波器虑除杂波、选择出想要的频道并进一步调整通带特性，完成调谐器的功能。
3铁盒调谐器现状 目前最普及的电视机还是模拟电视，这类电视机使用的都是铁盒调谐器，其基本功能就是选台和混频，属于单转换中频输出架构。
铁盒调谐器大多采用调谐器专用IC和许多个分立器件组成。其主芯片采用双极（Bipolar）工艺，具有成本极低的优势。由于调谐器处理的是几百MHz的高频信号，所以铁盒调谐器使用了微带和分布参数的器件。其中感应线圈需生产时由人工调节其分布参数。早期的铁盒调谐器都采用电压合成方式选台，目前大多采用频率合成方式，其优点是选台简单，调谐锁定，不易跑台。
经过多年的技术发展，传统铁盒调谐器设计和工艺技术十分成熟，尽管其电路器件多、结构复杂，生产调试难度很大。但是目前其成本十分低廉，只要不到10元人民币，这就是使其在竞争十分激烈的模拟电视机市场占有绝对优势，根本无法被硅调谐器取代。但其肯定会随着模拟电视在世界各国停播，逐被硅调谐器取代。
4调谐器的几个关键技术指标
调谐器作为一个电子产品，有几个重要的电性能指标：
动态范围：动态范围指调谐器能接收的输入信号强度的范围。地面电视广播对动态范围的要求最大，约为60~70dB，有线传播方式约30~40dB，卫星传播方式动态范围则要求最小。
噪声指数：也叫噪声系数，就是系统输入输出前后信噪比的比值，也就是输出信号的信噪比比上输入信号的信噪比。它决定了调谐器最小可接收的信号强度，或称为接收灵敏度。目前数字地面电视广播的噪声指数要求不得高于7dB，而有线系统的噪声指数则小于10dB就可以了。
镜像抑制比：就是滤除镜像频道信号的能力。混频器的特点决定了比想要频道频率高或低两倍中频的频道也会输出到后面的中频滤波器，这就会对想要的频道产生干扰。因此，必须在混波器前加一个跟踪滤波器（也称镜像抑制滤波器）来滤除镜像频道。通常调谐器镜像抑制必须达到50~60dB。
相位噪声：相位噪声定义为在该频率处1Hz带宽内的信号功率与信号总功率的比值。调谐器本振信号易受噪声杂波的干扰而产生抖动，即相位变化，这就是调谐器的相位噪声。因数字电视信号多采用正交调幅(QAM)及四相相移键控调制方式，相位噪声会直接影响到数字调谐器的输出信噪比。而模拟电视信号多采用调幅（AM）或调频（FM）就不易受相位噪声干扰。通常调谐器相位噪声必须达到50dB以上。
